APR MAP  README          2023-01-24

   ===============

   > ENGLISH   > DEUTSCH   > SVENSKA




















   CONTENTS:

   =========



   > LEGAL NOTICE

   > TIPS FOR INSTALLATION OF  APR MAP

   > TIPS FOR USAGE OF  APR MAP

   > HOW TO CREATE MAPS FOR  APR MAP

   > HOW TO CREATE PICTURES OR VIDEOS FOR  APR MAP

   > APRS TRANSMISSION WITH  APR MAP

   > EMERGENCY MESSAGES IN  APR MAP

   > WX-DECODER AND VISUALIZATION

   > CONVERTING FROM RN TO U33

   > APR MAP  AND  AERIAL PHOTO LINKS

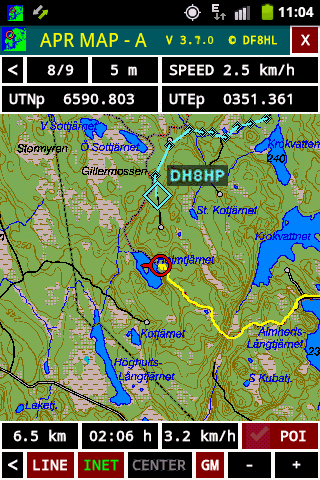

   > APRMAP-A  GPS MAP APP FOR ANDROID





   THIS FILE CAN EVEN BE OPENED FROM  APR MAP  WITH F1







   LEGAL NOTICE:

   =============



   APR MAP  (APRMAP) is a program for radio amateur purposes only. You got

   it from me for your personal hobby use. No trading or commercial use is

   allowed. I do not guarantee that the program will run correctly under

   your special conditions - I tested it carefully, but everything you do

   is at your own risk.



   If you use  APR MAP  with sound card functions, implemented parts of

   "AGW Packet Engine" (AGWPE) will be operating - a great gift to the

   ham radio community by SV2AGW, George Rossopulos. For complete info

   and full features go to http://www.sv2agw.com .

   AGW Packet Engine may only be used for radio amateur purposes and

   the author does not bear responsibility for any occuring negative

   effects caused by using that program.



   All maps that eventually follow this program package as demonstration

   material are my property. They may not be copied nor be used in any

   other context.



   If you are running  APR MAP  with a  SCS TNC  or  SCS PTC , you'll be

   able to enjoy the advantages of the new modulation type "Robust Packet

   Radio" - RPR, which really sets a new standard for SW-APRS. It has

   been developed by the same SCS-team that invented "PACTOR".

   "Robust Packet" is of convincing quality compared with the traditional

   AFSK-PR! For more detailed information have a look at

   http://www.scs-ptc.com .





   DF8HL                                                     ^ CONTENTS

   BERND LUDWIG  VAENSER WEG 3  D-21224 ROSENGARTEN

   DF8HL@arcor.de  http://www.df8hl.eu  http://www.aprmap.eu









   TIPS FOR INSTALLATION OF APR MAP:

   =================================



   Notice: If you re-install  APR MAP  for some reason or make an update,

   it might happen that you get warnings, that the file to be copied is

   older than the one you already have installed. This may have the

   reason in different formats for date/time and should be nothing to

   worry about.



   To let all functions work properly, you might have to DEACTIVATE the

   USER ACCOUNT CONTROL or to use the property "RUN THIS

   PROGRAM AS AN ADMINISTRATOR"!





   1. Take care that you got all files needed for installation



      README-DATEIEN  Files for README.HTM

      APRMAP.CAB      Installation cab file

      README.HTM      This file

      SETUP.EXE       Setup file

      SETUP.LST       Setup list file





   2. Run SETUP.EXE



      APRMAP.EXE and some other files will be installed in C:\APRMAP (by

      default). A start icon will be installed in the Start menu.





   3. First time run



      When  APR MAP  is started for the first time, maps and some other

      coordinate related data will automatically be extracted into the

      subfolder "U33" (data based on the new swedish system "SWEREF99 TM",

      which is identical to UTM zone 33).

      After that - and having read this file - you can make the settings

      in the start screen corresponding to your situation (no matter if

      something goes wrong, you can change these settings at every new

      program start).

      It is highly recommended to run the system clock of your PC on UTC,

      by first disabling daylight saving time, and then setting the time

      zone to "UTC" or pure "(GMT) Casablanca, Monrovia, Reykjavik", and

      not "(GMT) London".



      Tip: TEMP PATH doesn't have to be your normal TEMP-path, if you

      want higher speed you can install a RAMDRIVE and set  APR MAP's

      TEMP PATH to its corresponding drive letter.

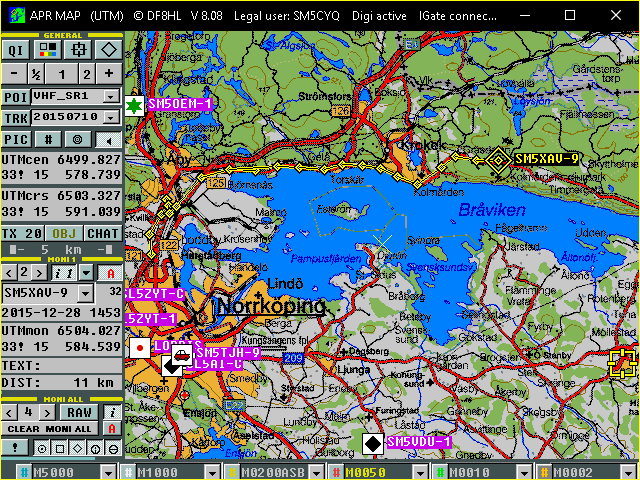

      IF fonts don't work - this is surely the case if the characters and

      signs don't look as they do on the screenshot picture at the top of

      this file - have a look in the Fonts folder. If you can see the

      following fonts...

         DF8_F3.FON

         DF8_F6.FON

         DF8_F8.FON

         DF8_T6.FON

         WEBDINGS.TTF

         WINGDING.TTF

         WINGDNG2.TTF

      everything should be OK, at least after a computer restart.





   DF8HL                                                     ^ CONTENTS

   BERND LUDWIG  VAENSER WEG 3  D-21224 ROSENGARTEN

   DF8HL@arcor.de  http://www.df8hl.eu  http://www.aprmap.eu







   TIPS FOR USAGE OF  APR MAP:

   ===========================



   Important APRS-frequencies in Europe:





   HF PR FSK 300 Bd (KHz):



    SCS-TNC (fc autoset to 2000 Hz by APRMAP)

    fc=2000 Hz               ~7047.30 USB  ~10147.30 USB  ~14103.30 LSB



    TNC (KAM...)

    fc=1700 Hz               ~7047.60 USB  ~10147.60 USB  ~14103.00 LSB



    TNC (PTC, AGWPE-sound)

    fc=2200 Hz               ~7047.10 USB  ~10147.10 USB  ~14103.50 LSB



    PK-232 (LOW TONES)

    fc=1360 Hz               ~7047.94 USB  ~10147.94 USB  ~14102.66 LSB





   HF Robust Packet Radio RPR R300 (SCS-TNC or PTC with DSP module II:



                3610.00 USB   7047.30 USB   10147.30 USB   14103.30 USB



                                              DB0UAL only: 14102.00 USB





   HF-DUAL (SCS-TNC   RPR 300 Bd + FSK 300 Bd   fc=2000 Hz by APRMAP):



                              7047.30 USB   10147.30 USB



       This mode should only be used when conditions are so bad, that

       the chances to reach any receiving station are extremely small.

       Be aware of the fact that this mode might cause heavy HF-traffic

       (by Crossmode-Digis etc.), so please use it with care (very short

       digi paths and tolerable TX-intervals).



       If your primary mode (top of TX SETUP page) is R300 and HF-DUAL

       is activated, you receive on RPR 300 and transmit on RPR 300 plus

       FSK 300, where the FSK packet is always sent first.



       If your primary mode (top of TX SETUP page) is 300 and HF-DUAL

       is activated, you receive on FSK 300 and transmit on FSK 300 plus

       RPR 300, where the FSK packet is always sent first. However,

       caused by the TNCs internal timing, you will miss the reception of

       digipeated signals, which makes this second combination rarely

       useful.



       CHAT traffic is always sent via the primary mode only.





   VHF PR 1200 Bd AFSK FM:



       144.800 MHz







   Using a SCS-TNC, even called SCS DSP TNC or SCS TRACKER...



   The TNC has to be started before  APR MAP . The program configures the

   TNC after its start. The SCS-TNC has to be operated as plain terminal,

   not as APRS Tracker. When  APR MAP  is closed down, the SCS-TNC is

   reset to the settings it had before.

   As you see in the frequency list above,  APR MAP  sets the center

   frequency for FSK 300 Bd to 2000 Hz, which lets you swap between RPR

   and FSK or even HF-DUAL without changing the VFO frequency!

   The simple terminal window (TERM-button or F2) allows you direct

   communication with the TNC on the run, if further settings are needed.

   Another small helpful tool: With the RAW window open and having one of

   the HF modes (R300 or 300) active, you can temporarily activate the

   "other" mode as long as you hold the right mouse button pressed over

   the RAW window. After releasing the right mouse button the TNC will

   instantly return to the normal mode.





   Using other TNC / TNC2 or equivalent...



   The TNC has to be started before  APR MAP . The program configures the

   TNC after its start.

   The simple terminal window (TERM-button or F2) allows you direct

   communication with the TNC on the run, if further settings are needed.





   Using a SCS PTC-IIpro with DSP-PR-module-II or equivalent...



   The PTC has to be started before  APR MAP . The program configures the

   PTC after its start. The SCS PTC will be operated as plain terminal,

   without the implemented special APRS functions. If using a GPS-RX it

   has to be connected to a free com-port of the computer! When  APR MAP

   is closed down, the SCS PTC automatically gets a "RESET"-command.

   The simple terminal window (TERM-button or F2) allows you direct

   communication with the TNC on the run, if further settings are needed.





   Using PK-232 or a similar modem...



   The PK has to be switched on at program start.

   PK should be in TERMINAL-MODE (COMMAND-MODE), not in HOST-MODE!

   Set TBAUD 1200  (or other rate, corresponding to the setting of

   APR MAP's  start screen).

   Don't set ECHO ON.

   The simple terminal window (TERM-button or F2) allows you direct

   communication with the TNC on the run, if further settings are needed.





   Using a TNC via AGWPE...



   You have to change the "Properties"-settings for the individual ports

   from "SoundCard" to your type of TNC as well as changing further

   parameters corresponding to your requirements. You can even download

   example configuration files for AGWPE-TNC use from the APRMAP-DOWNLOAD

   page.

   If you want to use AGWPE with TNC it may be important to keep to the

   following special order, to avoid timing problems:

   1. Start the TNC

   2. Start AGWPE - the TNC reaches KISS mode

   3. Start APRMAP - which connects to AGWPE





   Using soundcard de-/modulation you would normally chose AGWPE...



   If AGWPE works trouble-free with your specific sound card, it is a

   very good solution. In this case you do not need to start AGWPE

   before APRMAP, as APRMAP starts AGWPE automatically.



   You can even run AGWPE on a remote computer in your LAN, you have to

   start AGWPE on that host computer first and after that you start

   APR MAP  on the client computer with the interface option AGWPE LAN

   in the start screen. Type in the name or TCP/IP address of the host

   computer there too. The host port address is 8000 by default.



   For first tests (receice-only) the only interface needed is a shielded

   line from the AF output of your receiver to the AF input of your

   computer.



   For transmission you need a little bit more. PTT can preferably done

   by a fast VOX.

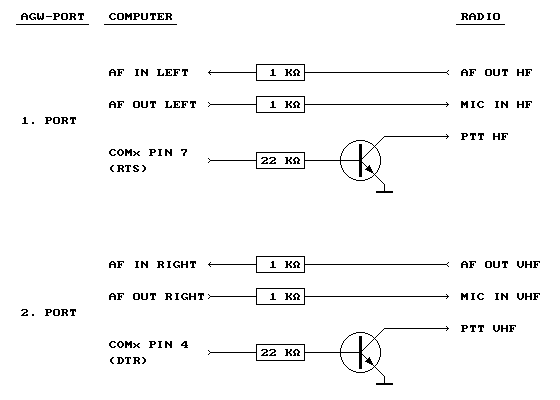

   The PTT can even be managed by using a switching transistor. The

   included configuration files for AGWPE are designed to use the COM2-

   port for PTT-circuity, other solutuions are possible...





   IFACE





   If you want to configure AGWPE with other parameters, run AGWPE, click

   onto the icon, and call Properties/RadioPortSelection/Select Port.

   There you can set the PTT to the desired COM port (RTS and DTR).

   On older operating systems like WIN 98 or WIN ME, you can even use

   LPT ports for PTT, port 1 PTT (300 Bd on HF) is on LPT pin 2, port 2

   PTT (1200 Bd on VHF) is on LPT pin 8.





   Using the internet for monitoring stations...



   For these functions it might be necessary to disable scriplets and

   active scripting in your Windows' internet options! And you need an

   active connection to the internet, of course. The internet options

   can be used in addition to the chosen interface type.



   The MONI 1 INTERNET function searches back 3 days selectable internet

   sources. The default is "i 1", corresponding to aprs.link.

   It is even possible to make a slow internet scan of all MONI 1

   stations summed up in your MONI 1 dropdown list.



   The MONI ALL INTERNET function searches back 1 hour around the map

   center. This function only provides positions and station information,

   but no further details like info lines etc., in order to limit the

   amount of data exchange.





   Deleting and editing MONI 1 data



   There might be several reasons to delete parts of a MONI 1 datafile:

   A MONI 1 data file has become too large and slows down the system,

   or you want a selection of data after or befor a specific date.

   You can delete data by right-clicking on one of the MONI 1 field

   lines to open the INFO line at the bottom of the screen. There you

   can move back and forward through the MONI 1 positions to select

   a specific date/time, then you can use one of the buttons in the

   “DELETE“ row, either deleting data before (left button) or after

   (right button) the selected date/time.



   You can even edit MONI 1 data with any simple text editor program.

   You find the MONI 1 data in the folder C:\APRMAP\U33\LOG (or equ.).





   Maps and data



   APR MAP  contains a mapping module for UTM and SWEREF99TM maps.



   All maps that eventually follow this program package as demonstration

   material are my property. They may not be copied nor be used in any

   other context.



   Notice: If you downloaded a test version via internet, you only got a

   few demonstration maps.

   At the U33 6600 0400 coordinate position you can see example maps in

   all map scales  APR MAP  can handle. Aditional maps (200m/p) can be

   downloaded for free!

   In the scales 50m/p, 10m/p, and 1m/p the testversion can handle only

   10 files per scale.

   This restriction falls if you register. You can get the registered

   version (30 €) with a large amount of more sophisticated maps in

   all possible scales.

   The registered version can handle many thousand files in each scale.

   If you want to register, write a short mail named APRMAP REGISTRATION

   with name, address, and callsign to df8hl@arcor.de.

   I will answer as soon as possible.



   Multiple map types...

   APR MAP  offers the option to use several types of maps in each scale.

   Example: Your "normal" 1000m/p topographic maps are in ...\U33\M1000,

   GSM coverage maps might be in ...\U33\M1000GSM, some street maps in

   ...\U33\M1000STR, and so on. Important: The name format for these

   folders always have to be like MxxxxZZZ.



   In addition to the maps you can use pictures or videos (for example

   for showing the landscape). These pictures or videos are referring to

   coordinates. You'll find a few examples in C:\APRMAP\U33\UTMPICS.



   Besides that you can use points of interest (POI), positions and names

   or short comments in a file. C:\APRMAP\U33\POI is the path for those

   files. Some example files already exist.

   A POI can even contain a link to a file or webpage, you mark a part of

   the POI-line as a link by enclosing it with {}

   e.g. ...

   Ulvö-timetable {C:\KART\ULVOETUR.PDF}

   or ...

   Lantmäteriet, Gävle {http://www.lantmateriet.se}

   You’ll reach a link in a POI by Rclick on the point, which opens the

   POI-editor.





   Coordinate Systems / Grids



   APR MAP  supports the following coordinate systems...



   . SWEREF 99 TM = UTM zone 33 fixed center meridian at 15° E (WGS 84)

   . Geographic latitude and longitude in degrees (WGS 84) including

     the display of Maidenhead WWL values

   . Gauss-Krüger - freely selectable center meridian (Potsdam datum)

   . UTM - freely selectable center meridian (WGS 84)

   . RT90 or Rikets Nät or Swedish Grid (Bessels ellipsoid)



   Maps of any other UTM zone can even be used, if you have maps from UTM

   zone 8 for example, create a folder C:\APRMAP\U08 with the necessary

   subfolders M0002, M0010, M0050, M0200, M1000, M5000, LOG, POI, TRK.

   Copy your maps to those folders, and set MAPS PATH to "C:\APRMAP\U08".



   You can show up to 3 independent grid systems on the map at the same

   time by chosing the concerned coordinate system(s) as center-, cursor-

   or MONI 1 -coordinate system - a great possibility for coordinate

   transformation!

   To show coordinate grids on the map, the "#"-button has to be pressed.





   GPS



   Using a GPS-receiver,  APR MAP  allows very precise navigation. Your

   position on the map will normally be updated in a 8-seconds interval.

   Set the interface type of your GPS receiver to NMEA 0183 output,

   connect the GPS receiver to a free COM- or USB-port, and set this

   port as NMEA PORT in the start screen of  APR MAP. Be aware of the

   fact that the NMEA BAUD rate is originally 4800 Bd, whereas some

   newer USB GPS devices deliver 38400 or other baud rates.

   A short time after the GPS receiver is switched on, the GGA-, GLL-,

   or RME-line of the NMEA 0183 data will be used to actualize your

   position, whenever the GPS receiver is delivering valid input data.

   With valid GPS data, the sign of your own QTH will be shown in light

   blue instead of yellow.

   Your track data (the way you drive) will be stored in a TRK-file.

   These tracks can later be shown on the map, as long as the files are

   not deleted. Some TRK-file examples are in C:\APRMAP\U33\TRK.



   GPS data "cascaded" via file: Instead of the NMEA PORT number, you

   can even chose a file name (full path) of a file, which is created

   and fed by a "first" GPS program, which cascades the pure NMEA0183

   GPS data to that file.





   A hint for slow systems



   If you are sure that your maps, pictures and videos are not write

   protected, then you can make the program a little bit faster by

   editing / creating a value in C:\APRMAP\APRMAP.INI:

   NOAT=1

   By doing that, you force the program not to scan all maps and take

   away the write protection.





   Example Screenshots



   If you want to get an impression of the enormously large variety of

   the program functions, you can see a selection of screenshots at...



   http://www.aprmap.eu/aprmscrn.htm

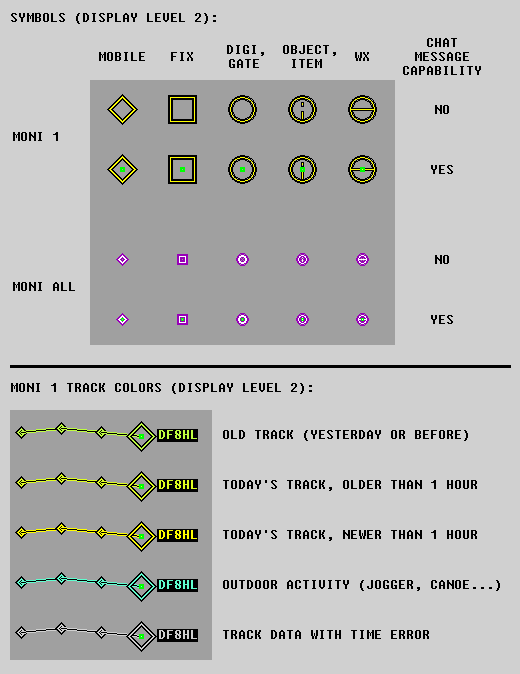

   Symbols and track colors (Display Level 2)









   I whish you much pleasure with the programm!





   DF8HL                                                     ^ CONTENTS

   BERND LUDWIG  VAENSER WEG 3  D-21224 ROSENGARTEN

   DF8HL@arcor.de  http://www.df8hl.eu  http://www.aprmap.eu









   HOW TO CREATE MAPS FOR  APR MAP:

   ================================



   After the first use of the program maps and pictures will by default

   reside in C:\APRMAP\U33\M0002, M0010, M0050, M0200, M1000, M5000,

   UTMPICS. Later, after having got some experience, you can move these

   folders TOGETHER!! to any other location, just don't forget to enter

   that new or alternative MAPS PATH in the start screen of  APR MAP,

   so that the program gets access.

   Data folders C:\APRMAP\Uxx\LOG, POI, TRK however, always have to stay

   at their original location!



   Maps structures:



   Map scale name  Map pixel size  Meters/pixel    Map area in nature

   Folder name



   M5000           1000 x 1000     5000            5000 x 5000 km

   M1000           1000 x 1000     1000            1000 x 1000 km

   M0200           1000 x 1000      200             200 x  200 km

   M0050           1000 x 1000       50              50 x   50 km

   M0010           1000 x 1000       10              10 x   10 km

   M0002           1000 x 1000        2               2 x    2 km





   The maps names always correspond to their southwestern corner in km.

   If you want to create a 50 m/pixel map that shows the city of Mora at

   the SWEREF99 TM (=U33) coordinates 6763.550  475.150, (values in km),

   you select a part of a suitable map, which has...



   a southern border of  6763.550 \ 50 = 6750.000

   a northern border of  (6763.550 + 50) \ 50 - 0.001 = 6799.999

   a western border of   475.150 \ 50 = 450.000

   an eastern border of  (475.150 + 50) \ 50 - 0.001 = 499.999



   Remark:  \ means division to whole kilometers.



   Bring this bitmap file to a size of 1000 x 1000 pixels.



   Try not to use too many colors in order to keep loading time short.



   Save the file as 67500450.BMP (coordinates of the lower left corner in

   whole km) into your map folder ...\U33\M0050.



   Negative coordinates are given as letters: -234 becomes @234, -1234

   becomes A234, -2234 becomes B234 etc.



   All your map directories M0002, M0010, M0500, M0200, M1000, M5000 and

   UTMPICS have to be located in the same path, which has to be set as

   MAPS PATH in  APR MAP's  start screen.





   DF8HL                                                     ^ CONTENTS

   BERND LUDWIG  VAENSER WEG 3  D-21224 ROSENGARTEN

   DF8HL@arcor.de  http://www.df8hl.eu  http://www.aprmap.eu









   HOW TO CREATE PICTURES OR VIDEOS FOR  APR MAP:

   ==============================================



   You can use coordinate-related pictures or videos in  APR MAP, just

   take a picture or AVI-video, check its UTM coordinates, and name it

   according to these coordinates plus its file type extension, where

   the first four figures give the kilometers north, and the second four

   figures give the kilometers east. Then save it into your folder

   C:\APRMAP\U33\UTMPICS. From now on this picture or video will be

   accessible from  APR MAP's  map, whenever you have the "PIC"-button

   activated.

   Example: If you have a picture of Moras railway station, you would

   save it as 67630475.BMP to your folder ...\U33\UTMPICS.

   Valid file types for pictures are BMP and many other common types,

   For videos the file type has to be AVI.





   DF8HL                                                     ^ CONTENTS

   BERND LUDWIG  VAENSER WEG 3  D-21224 ROSENGARTEN

   DF8HL@arcor.de  http://www.df8hl.eu  http://www.aprmap.eu









   APRS TRANSMISSION WITH  APR MAP:

   ================================



   If you want to transmit APRS signals, there are some requirements...



   Hardware...

      Interfacing cables, VOX or PTT function.

      Optional: GPS receiver (interface set to NMEA) at any com port.



   Start screen (to be done at least once)...

      Enter your call sign in USER CALL.

      Open TX SETUP and set TX INTERVAL and other parameters.

         If you activate the DIGIPEATER function here, your station will

         work as a simple digipeater (repeater), and a short digi beacon

         (with position) will be transmitted every 20 minutes, even if

         the normal TX function is disabled. The digi beacon is to be

         set separately if you are using AGWPE and AGWUIDIGI.

      Optional: NMEA PORT setting according to the port of the GPS-

         receiver.



   Main screen...

      The program must know your QTH, you can set it by centering the

         map to your QTH, Rclick the USER QTH button, and click OK

         - or (optional) let the GPS receiver do the work.

      Activate the "TX"-button.



   If you want to stop transmission while the program is running,

   deactivate the "TX"-button. This will not stop the DIGI function!



   OBJ function...

   If you want to mark a certain place as information for others, you

   can send an OBJECT. It contains a name, the coordinates, a short

   text, and a symbol. Note: OBJECT transmission is not possible, if

   the transmission function is not activated.



   CHAT function...

   If you want to exchange short messages with other stations, activate

   the "CHAT"-button. If no RADIO INTERFACE is chosen, you can exchange

   such messages via the internet, but this kind of traffic is far from

   being reliable!



   DIGIPEATER / IGATE functions...

   As described above, you can activate a very simple DIGI function on

   the TX SETUP. If activated, your station will work as a simple

   digipeater (repeater), and a short digi beacon text (with position)

   will be transmitted every 20 minutes (even if the normal TX function

   is disabled!).

   For use with AGWPE a more sophisticated digi program is integrated:

   AGWUIDIGI, even this one is made by SV2AGW. Please take care to do

   all the necessary settings in AGWUIDIGI's menu!

   If you use the SCS DSP TNC you can even activate the crossmode digi

   function from the start screen.



   IGATE (for registered radio amateurs only):

   When the IGATE function is actived, and you have an active internet

   connection,  APR MAP  offers a simple IGate function (RF>INET).

   In the start screen you can select your favourite APRS-IS server and

   its port. No passcode input is needed, as the program generates it

   internally.



   Data Transmission from a File (e.g. Telemetry, WX data)...

   You can transmit a text line from a file (data in ANSI-text format)

   by writing the path to the data file in one of the 6 TX INFO lines

   in the TX SETUP as a link by enclosing it with {}

   e.g. {C:\PROGS\WXGhost\Data\CurrentWX.dat}

   The longest line of the file will then be sent as TX INFO line.



   Retransmitting a station's position...

   You can manually retransmit another station's position at any time

   after you have recieved it (either via radio or via internet).

   This can be useful to fill information lacks in mobile networks.

   To retransmit, get the station's position into the INFO LINE at

   the bottom of the screen. Then Lclick on it, and you'll be asked

   if you want to retransmit these data. The data will then be sent

   via radio marked as third-party packet including your original

   reception time as timestamp





   Good luck!





   DF8HL                                                     ^ CONTENTS

   BERND LUDWIG  VAENSER WEG 3  D-21224 ROSENGARTEN

   DF8HL@arcor.de  http://www.df8hl.eu  http://www.aprmap.eu









   EMERGENCY MESSAGES IN  APR MAP:

   ===============================



   APRS allows to transmit emergency messages. It is not necessary to

   say that nobody should transmit emergency messages just for fun,

   for testing purposes, not even in severe situations, if there is any

   other way to communicate, for example by mobile phone or FM-radio.

   Sending an APRS emergency message should be the ultimate chance to

   get help - maybe from people far away, who catch up the signal via

   shortwave, and contact officials or other institutions in the area

   of the transmitter. To transmit emergency messages, you have to

   select APRS symbol number 101 (Emergency) on the TX SETUP page and

   fill the info lines with suitable text. Check if the TX function is

   activated on the main screen. The receiver will see the message as

   shown below, and it is saved to the file _ALARM_.TXT in the LOG

   folder (C:\APRMAP\U33\LOG\_ALARM_.TXT).



   alarm



   Let's hope, you'll never see a message like this on your screen,

   but if, you'll have to decide carefully what you can do to help.





   DF8HL                                                     ^ CONTENTS

   BERND LUDWIG  VAENSER WEG 3  D-21224 ROSENGARTEN

   DF8HL@arcor.de  http://www.df8hl.eu  http://www.aprmap.eu









   WX-DECODER AND VISUALIZATION:

   =============================



   APR MAP shows received WX data in addition to the INFO line for a

   single station. If MONI ALL DISPLAY LEVEL is set to 'WX', the weather

   situations at all received WX-stations are symbolized on the map.



   WXVIS



   Interpretation following the red characters:

   A : Pressure (high = knob, normal = flat, low = depression)

   B : Temperature (-40 = white, -30 = blue, 0 = blue-green,

       10 = green, 20 = yellow, 25 = orange, 30 = red, 40 = black)

   C : Humidity (0% = pure temperature color, 100% = grey)

   D : Wind direction and speed (thicker line means higher speed),

       grey: gust, black: average wind speed

   E : Rain during 24 hours

   F : Rain during 1 hour

   G : Rain during 1 hour related to 24 hours





   DF8HL                                                     ^ CONTENTS

   BERND LUDWIG  VAENSER WEG 3  D-21224 ROSENGARTEN

   DF8HL@arcor.de  http://www.df8hl.eu  http://www.aprmap.eu









   CONVERTING FROM RN TO U33:

   ==========================

   Kootrans



   If you have raster maps based on the old swedish system (RN-RT90),

   you might want to transform them to the new one (SWEREF99TM=UTMz33)

   - if you have not done it yet.

   It might be difficult for you to transform maps and coordinate data

   by yourself. No problem! You'll find a program that helps you to do

   this, "RN2U33.EXE", in your ...\APRMAP folder.



   You can even send me a mail if you need assistance.





   DF8HL                                                     ^ CONTENTS

   BERND LUDWIG  VAENSER WEG 3  D-21224 ROSENGARTEN

   DF8HL@arcor.de  http://www.df8hl.eu  http://www.aprmap.eu









   APR MAP  AND AERIAL PHOTO LINKS:

   ================================



   Wordwide:  F4   APR AMP -> GOOGLE EARTH  image006



   You can start / restart  GOOGLE EARTH  (if installed) by pressing the

   F4-key or by leftclicking the button "GE".

   You will see that the center positions of  APR MAP  and  GOOGLE EARTH

   will be exactly the same, whereas the images will be more or less

   turned against each other, due to different map projections.

   To let this function work properly, the ".KML" file type has to be

   linked to GOOGLE EARTH in the WINDOWS setup ("Open with"-function).





   Wordwide:  F5   APR MAP <- GOOGLE EARTH  image006



   You can even reversely take over the position of a  GOOGLE EARTH

   window to  APR MAP  by pressing the F5-key or by rightclicking the

   button "GE".

   Attention: This feature is no longer working with GOOGLE EARTH (PRO)

   versions after 7.1!





   Sweden:    F6   APR MAP -> LANTMÄTERIET



   If the map center is on swedish territory, you can open the internet

   map viewer of the swedish land survey authority  LANTMÄTERIET  by

   pressing the F6-key.

   An aerial photo view corresponding to  APR MAPS's  map center will be

   opened.

   From this link you can even access a variety of other maps.





   Norway:    F7   APR MAP -> KARTVERKET



   If the map center is on norwegian territory, you can open the internet

   map viewer of the norwegian land survey authority  KARTVERKET  by

   pressing the F7-key.

   An aerial photo view corresponding to  APR MAPS's  map center will be

   opened.

   From this link you can even access a variety of other maps.





   Finland:   F8   APR MAP -> MML / LMV



   If the map center is on finnish territory, you can open the internet

   map viewer of the finnish land survey authority  MAANMITTAUSLAITOS /

   LANTMÄTERIVERKET by pressing the F8-key.

   An aerial photo view corresponding to  APR MAPS's  map center will be

   opened. Compared with  APR MAP  the image will be slightly turned

   due to different map projections.

   From this link you can even access a variety of other maps.





   Wordwide:  F9   APR AMP -> GOOGLE MAPS



   You can open GOOGLE MAPS by pressing the F9-key.

   You will see that the center positions of  APR MAP  and  GOOGLE MAPS

   will be exactly the same, whereas the images will be more or less

   turned against each other, due to different map projections.





   Wordwide:  F10   APR MAP <- GOOGLE MAPS



   You can even reversely take over the position of a  GOOGLE MAPS

   window to  APR MAP  by pressing the F10-key.





   DF8HL                                                     ^ CONTENTS

   BERND LUDWIG  VAENSER WEG 3  D-21224 ROSENGARTEN

   DF8HL@arcor.de  http://www.df8hl.eu  http://www.aprmap.eu









   APRMAP-A  GPS MAP APP FOR ANDROID:

   ==================================







   General:

   APRMAP-A  is an addendum to  APRMAP , designed for outdoor use within

   UTM zone 33.

   Registered users can download this app for ANDROID systems as a

   map-supported orientation aid and track logging tool. The logged

   tracks can later be integrated into  APRMAP's  track logs.

   This application even works totally autarkic without any contact to a

   mobile net, though you can use APRS-IS via the mobile net to share

   positions.



   Legal notice:

   This application is to be used by registered  APRMAP -users only.

   Any kind of passing the software to others, publishing etc. is

   strictly prohibited.



   Download and installation:

   Step 1 (for first time installation):

   Download the file aprmap-a.zip from the registered users' downlod

   page.



   Important info: If you have enough internal extended memory on your

   device, then you can use this instead of an SD-card.



   Extract the file onto the SD-card you want to use in your Android

   device. Besides of APRMAP-A.APK the packet contains a nearly empty

   U33 path with a file .nomedia, which is important to prevent the

   Android device from scanning all the map files you save in that

   folder in the future.

   Copy some or all your U33 maps from your PC-HD to the corresponding

   folders on the SD-card.

   Step 1 (for update):

   If you have an older version of  APRMAP-A  installed on your device,

   copy the the new APRMAP-A.APK onto your SD-card.

   Then you have to uninstall the old version via

   SETTINGS - APPS - APRMAP-A - UNINSTALL.

   Step 2 (for first time installation and update):

   For the period of installation you have to allow your Android system

   the installation from unknown sources (apps from other sources than

   Google).

   With the SD-card in your Android device, run the file APRMAP-A.APK

   for installation.

   After that you will see the  APRMAP-A  icon on the main screen,

   which you will use in the future to start the app. Of course you can

   even put a shortcut on your home screen.

   Very important settings:

   1. Before you start  APRMAP-A  for the first time after installation,

   you have to give the app the permissions to use the GPS/Location

   and Reading/Writing to memory. Do this (with APRMAP-A closed) via

   SETTINGS - APPS - APRMAP-A - PERMISSIONS and activate the access for

   MEMORY and LOCATION. On newer Android-versions it is sometimes a

   little bit tricky, but deactivating and reactivating all permissions

   for APRMAP-A helps!

   2. To prevent the app (mainly the GPS functions) from stopping in

   DOZE MODE, you have to shut off power saving. Do this via

   SETTINGS - DEVIVE MAINTENANCE - BATTERY - POWER SAVING MODE - OFF

   (may vary depending on manufacturer and Android version).



   Usage:



   If you are using ANDROID 11 or later, you'll be asked for your

   SD-cards path name when you start APRMAP-A for the first time.

   This is often something like /storage/3C87-E4A9

   You can find this path name by programs like TotalCommander.

   The SD-cards path is saved in the file

   <INTERNAL EXTENED MEMORY>/APRMAP-A/APRMAP-A.SDP

   (good to know for later editing).



   The usage is very simple, so you will soon find out all functions.

   On many fields you can activate special functions - try and play!

   The dark red fields have to be long-touched, this is to prevent

   unwanted reactions.



   To obtain a proper track line visualization of the actual track on

   the map it has to be observed that you have to wait for proper GPS

   fixes after program start, and furthermore you have to wait with

   active screen until the yellow track line has started to be shown.

   After that you may turn off the screen.



   If you want to use other applications while  APRMAP-A  is running,

   you have to use the HOME-button to leave  APRMAP-A  temporarily, not

   the BACK-button!



   If you want to (re)center the map to your own position and you have

   blanked out all function fields (even the CENTER-button), the map

   may be centered by touching the APRMAP-A title line at the top.



   In some cases it had been observed that it was necessary to turn off

   other location services to enable  APRMAP-A's  positioning function.



   The tracks are stored in files named corresponding to the date, e.g.

   20160227.VEC, 20160228.VEC ..., just like the TRK-files of  APRMAP.



   LINE-functions:

   Long-touching the LINE-button opens a menu for choosing different

   display functions concerning the tracks.

   Double-clicking the LINE-button toggles different sizes of displaying

   mobile net log data registered along the track.

   Grey: No net available   Ocker: 2G   Green: 3G   Blue: 4G

   The diameters of the dots symbolize the field strengths.



   Integrating tracks from  APRMAP-A  into  APRMAP's  tracks:

   Copy your VEC-files from the Android device's folder

   <INTERNAL EXTENED MEMORY>/APRMAP-A/U33/VEC

   to the PC folder

   C:\APRMAP\U33\VEC.

   If this folder does not exist, run the latest version of  APRMAP

   once or create it by hand.

   Whenever  APRMAP  is started, it looks for existing VEC-files in

   C:\APRMAP\U33\VEC and integrates those data automatically into the

   TRK-files in C:\APRMAP\U33\TRK. After integration the VEC-files

   are automatically deleted.



   Using year files (compiled by yourself) like YEAR2021.VEC:

   You can use such large files if you copy them into the folder

   <INTERNAL EXTENED MEMORY>/APRMAP-A/U33/VEC

   They will then appear as optional choice, when you are long-touching

   the LINE-button.



   Using other vector files (compiled by yourself) like TESTLINE.VEC:

   You can use such vector files if you copy them into the folder

   <INTERNAL EXTENED MEMORY>/APRMAP-A/U33/VEC

   They will then appear as optional choice, when you are long-touching

   the LINE-button. The internal format for all vector data looks like

   this...



   þ 6261.154  481.144 START OF FIRST POLYLINE TO BE DRAWN

   þ 6261.355  481.211 BEGINNING AT POSITION 21 THERE MAY BE TEXT

   þ 6261.604  481.208 END OF FIRST POLYLINE TO BE DRAWN



   þ 6271.778  496.293 START OF SECOND POLYLINE (EMPTY LINE BEFORE)

   þ 6272.086  496.170

   þ 6272.266  496.137

   þ 6272.626  496.143

   þ 6272.845  496.111 END OF SECOND POLYLINE



   þ 6275.767  495.507 START OF THIRD POLYLINE (SIMPLE SINGLE LINE)

   þ 6276.047  495.473 END OF THIRD POLYLINE (SIMPLE SINGLE LINE)



   INET-functions:

   If you want, you can use an internet connection for data transfer,

   thus you can send your position data to the APRS-IS net and receive

   position data from a chosen MONI-station - as well as upp to 24h back

   as live data. Up to 99 positions will be stored and kept in memory

   (even if the program is closed), as long as you do not change the MONI

   callsign.

   Important: Keep your device's time accurate as possible to avoid

   gaps in the MONI track!

   Long-touching the INET field opens the INET configuration window.

   Double-clicking the INET field opens MONI track display options.



   POI-functions:

   Editable POI (Points Of Interest) files have their location in

   <INTERNAL EXTENED MEMORY>/APRMAP-A/U33/POI.

   Long-touching the POI field shows those POI files and you can select

   one to be loaded.

   Checking and unchecking the POI function decides if the POIs of the

   loaded POI file will be displayed on the map.

   Centering the map on a POI's location will make this POI's text

   visible in a text line.

   Double-clicking the POI button enables you to delete or add POIs

   at the current map center.



   UTMPICS:

   If you have a folder /U33/UTMPICS on your device containing images,

   then you can view them via the POI-function, chosing UTMPICS.POI.

   If activated, you will see the positions of the images on the map.

   Centering the map on a POI's location will make this POI's text

   ( = image name) visible in a text line. Click on the text line, and

   the image will be shown.



   GM -function:

   Long-touching the GM field enables you to open GoogleMaps' aerial

   photo / satellite view at the map center position of  APRMAP-A.



   Dimming the map:

   Long-touching the CENTER/MONI field dims the map or brings it back

   to normal brightness.





   I wish you pleasant outdoor adventures with  APRMAP-A  in your hand !





   DF8HL                                                     ^ CONTENTS

   BERND LUDWIG  VAENSER WEG 3  D-21224 ROSENGARTEN

   DF8HL@arcor.de  http://www.df8hl.eu  http://www.aprmap.eu











   EXAMPLE SCREENSHOTS !



   To get an impression of the large variety of the fuctions of APRMAP

   and APRMAP-A it is highly recommended to have a look at ...



   http://www.aprmap.eu/aprmscrn.htm





















   INHALT:

   =======



   > RECHTLICHER HINWEIS

   > TIPPS FÜR DIE INSTALLATION VON  APR MAP

   > TIPPS FÜR DEN GEBRAUCH VON  APR MAP

   > KARTEN FÜR  APR MAP  HERSTELLEN

   > BILDER ODER VIDEOS FÜR  APR MAP  HERSTELLEN

   > APRS-AUSSENDUNGEN MIT  APR MAP

   > NOTFALL-MELDUNGEN IN  APR MAP

   > WX-DECODER UND VISUALISIERUNG

   > TRANSFORMATION VON RN ZU U33

   > APR MAP  UND LUFTBILD-LINKS

   > APRMAP-A  GPS-KARTEN-APP FÜR ANDROID





   DIESE DATEI IST AUCH VON  APR MAP  MIT F1 ZU ÖFFNEN







   RECHTLICHER HINWEIS:

   ====================



   APR MAP  (APRMAP) ist ein Program nur für Amateurfunkzwecke. Es wird

   dir von mir für deinen persönlichen Hobbygebrauch überlassen.

   Keinerlei Handel oder kommerzieller Gebrauch ist zulässig. Ich kann

   nicht garantieren, dass das Programm unter deinen speziellen

   Bedingungen korrekt laufen wird - ich habe es gründlich getestet, aber

   alles was du tust, geschieht auf eigene Gefahr.



   Beim Betrieb von  APR MAP  mit Soundkarte sind implementierte Teile

   von "AGW Packet Engine" (AGWPE) in Gebrauch - ein großartiges Geschenk

   an den Amateurfunk von SV2AGW, George Rossopulos. Für weitere Infos

   und alle Funktionen siehe http://www.sv2agw.com .

   Auch AGW Packet Engine darf nur für Amateurfunkzwecke benutzt werden,

   und der Autor übernimmt keine Verantwortung für irgend welche

   negativen Effekte, die durch den Gebrauch des Programms verursacht

   werden könnten.



   Alle Karten, die diesem Programmpaket eventuell als Demonstrations-

   material beiliegen, sind mein Eigentum. Sie dürfen nicht kopiert oder

   in irgend einem anderen Zusammenhang genutzt werden.



   Wenn du  APR MAP  mit einem  SCS TNC  oder  SCS PTC  benutzt, kannst

   du die großen Vorteile der neuen Modulationsart "Robust Packet Radio"

   - RPR genießen, die sich bei KW-APRS sehr bewährt. Übrigens wurde

   "Robust Packet" vom gleichen SCS-Team entwickelt, das auch "PACTOR"

   erfunden hat. "Robust Packet" ist von überlegener Qualität verglichen

   mit dem traditionellen AFSK-PR! Nähere Informationen gibt es auf

   http://www.scs-ptc.com .





   DF8HL                                                     ^ INHALT

   BERND LUDWIG  VAENSER WEG 3  D-21224 ROSENGARTEN

   DF8HL@arcor.de  http://www.df8hl.eu  http://www.aprmap.eu









   TIPPS FÜR DIE INSTALLATION VON  APR MAP:

   ========================================



   Achtung: Wenn du  APR MAP  aus irgend einem Grunde reinstallierst oder

   ein Update machst, können Meldungen erscheinen, die sagen, dass das

   File, das kopiert werden soll, älter sei als die bereits auf dem

   Rechner befindliche Version. Dies hat seinen Grund oft darin, dass

   unterschiedliche Formate für Datum/Zeit im Spiel sind. Kein Grund zur

   Beunruhigung.



   Damit alle Funktionen fehlerfrei laufen, kann es nötig sein, die

   BENUTZERKONTENKONTROLLE zu DEAKTIVIEREN oder die Programm-Einstellung

   "ALS ADMINISTRATOR AUSFÜHREN" zu verwenden!





   1. Kontrolliere die Vollständigkeit aller für die Installation

      benötigten Dateien



      README-DATEIEN  Dateien für README.HTM

      APRMAP.CAB      Installations Cab-Datei

      README.HTM      Diese Datei

      SETUP.EXE       Setup-Datei

      SETUP.LST       Setup-List-Datei





   2. Führe SETUP.EXE aus



      APRMAP.EXE sowie einige andere Dateien werden normalerweise nach

      C:\APRMAP installiert. Ein Icon wird im Startmenü installiert.





   3. Erster Programmaufruf



      Wenn du  APR MAP  das erste Mal benutzt, werden Karten und andere

      koordinatenbezogene Daten zunächst automatisch extrahiert, und zwar

      in den Unterordner "U33" (Daten des neuen schwedischen Systems

      "SWEREF99 TM", was mit UTM Zone 33 identisch ist).

      Danach - und nach der Lektüre dieses README-files - solltest du die

      notwendigen Einstellungen im Startbildschirm machen (kein Problem,

      wenn hier etwas schief geht, du kannst die Einstellungen bei jedem

      neuen Programmstart ändern). Mache alle Einstellungen entsprechend

      deiner Situation. Es ist dringend zu empfehlen, die Systemzeit des

      Rechners auf UTC laufen zu lassen, dazu zunächst das automatische

      Umstellen auf Sommer-/Winterzeit deaktivieren, dann als Zeitzone

      "UTC" oder reine GMT, also "(GMT) Casablanca, Monrovia, Reykjavik"

      wählen, und nicht "(GMT) London".



      Tipp: TEMP PATH muss nicht dein normaler TEMP-Pfad sein, wenn du

      höhere Geschwindigkeiten möchtest, kannst du ein RAMDRIVE

      einrichten und  APR MAP's TEMP PATH auf dessen Laufwerksbuchstaben

      setzen.



      Wenn Schriftarten Probleme machen - dies ist mit Sicherheit der

      Fall, wenn die Buchstaben und Zeichen auf den Steuerelementen nicht

      so aussehen wie im Screenshot-Bild am Beginn dieses Files - wirf

      einen Blick in deinen Schriftarten-Ordner. Wenn du dort die

      folgenden Schriftarten siehst...

         DF8_F3.FON

         DF8_F6.FON

         DF8_F8.FON

         DF8_T6.FON

         WEBDINGS.TTF

         WINGDING.TTF

         WINGDNG2.TTF

      sollte alles ok sein, zumindest nach einem Computer-Neustart.





   DF8HL                                                     ^ INHALT

   BERND LUDWIG  VAENSER WEG 3  D-21224 ROSENGARTEN

   DF8HL@arcor.de  http://www.df8hl.eu  http://www.aprmap.eu









   TIPPS FÜR DEN GEBRAUCH VON  APR MAP:

   ====================================





   Wichtige APRS-Frequenzen in Europa:



   HF PR FSK 300 Bd (KHz):



    SCS-TNC (fc von APRMAP automatisch auf 2000 Hz gesetzt)

    fc=2000 Hz               ~7047.30 USB  ~10147.30 USB  ~14103.30 LSB



    TNC (KAM...)

    fc=1700 Hz               ~7047.60 USB  ~10147.60 USB  ~14103.00 LSB



    TNC (PTC, AGWPE-sound)

    fc=2200 Hz               ~7047.10 USB  ~10147.10 USB  ~14103.50 LSB



    PK-232 (LOW TONES)

    fc=1360 Hz               ~7047.94 USB  ~10147.94 USB  ~14102.66 LSB





   HF Robust Packet Radio RPR R300 (SCS-TNC oder PTC mit DSP module II:



                3610.00 USB   7047.30 USB   10147.30 USB   14103.30 USB



                                               nur DB0UAL: 14102.00 USB





   HF-DUAL (SCS-TNC   RPR 300 Bd + FSK 300 Bd   mit APRMAP fc=2000 Hz):



                              7047.30 USB   10147.30 USB



       Dieser Modus sollte nur verwendet werden, wenn das Erreichen

       irgendwelcher Empfangsstationen aufgrund der Bedingungen unsicher

       ist, d.h. um die Chancen zu erhöhen, überhaupt irgendwo anzukommen.

       Man muss sich aber bewusst sein, dass dieser Modus starken HF-

       Verkehr nach sich ziehen kann (z.B. durch Crossmode-Digis etc.).

       Diesen Modus also nur mit großer Umsicht verwenden (sehr kurze

       Digi-Pfade und tolerable Sendeintervalle).



       Wenn dein primärer Mode (oben auf der TX SETUP -Seite) R300 ist

       und HF-DUAL aktiviert ist, empfängst du auf RPR 300 und sendest

       auf RPR 300 plus FSK 300, wobei das FSK-Paket immer zuerst gesendet

       wird.



       Wenn dein primärer Mode (oben auf der TX SETUP -Seite) 300 ist

       und HF-DUAL aktiviert ist, empfängst du auf FSK 300 und sendest

       auf FSK 300 plus RPR 300, wobei das FSK-Paket immer zuerst gesendet

       wird. Bedingt durch die TNC-interne Zeitsteuerung verpasst man so

       jedoch den Empfang digipeateter Signale, sodass der praktische

       Wert dieser zweiten Kombination gering ist.



       CHAT-Verkehr wird immer nur über den primären Mode gesendet.





   VHF PR 1200 Bd AFSK FM:



       144.800 MHz







   Betrieb mit SCS-TNC, auch SCS DSP TNC oder SCS TRACKER genannt...



   Der TNC muss vor  APR MAP  gestartet werden. Das Programm konfiguriert

   den TNC nach dem Start. Der SCS-TNC muss im reinen Terminalmodus sein,

   nicht im APRS-Tracker-Modus. Beim Beenden von  APR MAP  wird der SCS

   TNC auf die vorherigen Werte zurückgesetzt.

   Wie in der obigen Frequenzliste zu sehen, setzt  APR MAP  die Center-

   frequenz für FSK 300 Bd auf 2000 Hz, sodass Wechsel zwischen RPR und

   FSK oder sogar HF-DUAL ohne Änderung der VFO-Frequenz möglich sind!

   Das einfache Terminal-Fenster (TERM-Knopf oder F2) erlaubt direkte

   Kommunikation mit dem TNC während der Laufzeit, falls weitere

   Einstellungen erforderlich sind.

   Ein weiteres kleines hilfreiches Tool: Bei geöffnetem RAW-Fenster und

   einem der HF-Modi aktiviert (R300 oder 300), kannst du vorübergehend

   den jeweils "anderen" Mode aktivieren, so lange du über dem RAW-Fenster

   die rechte Maustaste gedrückt hältst. Bei Loslassen der rechten Maus-

   taste kehrt der TNC sofort in den normalen Mode zurück.





   Betrieb mit anderem TNC / TNC2 o.ä. ...



   Der TNC muss vor  APR MAP  gestartet werden. Das Programm konfiguriert

   den TNC nach dem Start.

   Das einfache Terminal-Fenster (TERM-Knopf oder F2) erlaubt direkte

   Kommunikation mit dem TNC während der Laufzeit, falls weitere

   Einstellungen erforderlich sind.





   Betrieb mit SCS PTC-IIpro mit DSP-PR-modul-II o.ä. ...



   Der PTC muss vor  APR MAP  gestartet werden. Das Programm konfiguriert

   den PTC nach seinem Start. Der SCS PTC wird im reinen Terminalmodus

   genutzt, ohne die APRS-Sonderfunktionen. Bei Verwendung eines GPS-RX

   ist dieser direkt an eine freie serielle Schnittstelle des Computers

   anzuschließen! Wenn  APR MAP  beendet wird, wird automatisch an den

   SCS PTC ein "RESET"-Kommando gesendet.

   Das einfache Terminal-Fenster (TERM-Knopf oder F2) erlaubt direkte

   Kommunikation mit dem TNC während der Laufzeit, falls weitere

   Einstellungen erforderlich sind.





   Betrieb mit PK-232...



   PK muss beim Programmstart eingeschaltet sein.

   PK sollte im TERMINAL-MODE (COMMAND-MODE) sein, nicht im HOST-MODE!

   Setze TBAUD 1200  (oder andere Rate, entsprechend dem Eintrag in

   APR MAPs  Startbildschirm).

   Setze nicht ECHO ON.

   Das einfache Terminal-Fenster (TERM-Knopf oder F2) erlaubt direkte

   Kommunikation mit dem TNC während der Laufzeit, falls weitere

   Einstellungen erforderlich sind.





   Betrieb mit einem TNC über AGWPE...



   Es müssen die "Properties"-Einstellungen für die einzelnen Ports von

   "SoundCard" auf deinen TNC-Typ geändert werden sowie die weiteren

   Parameter entsprechend deinen Erfordernissen angepasst werden. Du

   kannst auch Beispiel-Konfigurationsfiles für AGWPE-TNC-Betrieb von

   der APRMAP-DOWNLOAD-Seite herunterladen.

   Beim Betrieb mit AGWPE mit TNC kann es wichtig sein, die folgende

   Reihenfolge zu beachten:

   1. TNC starten

   2. AGWPE starten - der TNC schaltet auf KISS-Mode

   3. APRMAP starten - Verbindung zu AGWPE wird hergestellt





   Für Soundkarten-Demodulation/Modulation wirst du normalerweise AGWPE

   benutzen...



   Wenn AGWPE mit deiner speziellen Soundkarte problemfrei läuft, ist es

   eine sehr gute Lösung. Hier musst du nicht AGWPE vor APRMAP starten,

   da APRMAP automatisch AGWPE startet.



   Du kannst auch AGWPE auf einem anderen Computer in deinem LAN laufen

   lassen, dann muss AGWPE zuerst auf jenem Host-Computer gestartet

   werden und danach startest du  APR MAP  auf dem Client-Computer mit

   der Interface-Option AGWPE LAN im Startbildschirm. Dort muss auch

   der Name oder die TCP/IP-Adresse des Host-Rechners angegeben werden.

   Die Host-Port-Adresse ist normalerweise 8000.



   Für erste Tests (nur Empfang) ist das einzige Interface eine geschirmte

   Leitung vom NF-Ausgang deines Empfängers zum NF-Eingang des Computers.



   Zum Senden wird etwas mehr benötigt. PTT kann optimal mit einer recht

   schnellen VOX realisiert werden.



   Die PTT kann auch mit einem Schalttransistor realisiert werden. Die

   enthaltenen Konfigurations-Files für AGWPE sind für den Gebrauch des

   COM2-Ports ausgelegt, andere Lösungen sind möglich...





   IFACE





   Um AGWPE mit anderen Parametern zu konfigurieren, lass AGWPE laufen,

   klick auf das Icon und wähle schrittweise Properties/

   RadioPortSelection/Select Port. Dort kannst du die PTT auf das

   gewünschte COM-Port setzen (RTS und DTR).

   Auf älteren Betriebssystemen wie WIN 98 oder WIN ME kann man auch LPT-

   Anschlüsse für die PTT benutzen, port 1 PTT (300 Bd auf HF) ist am

   LPT Pin 2, port2 PTT (1200 Bd auf VHF) ist auf LPT Pin 8.





   Nutzung des Internets zur Beobachtung von Stationen...



   Für diese Funktionen kann es in den Windows Internetoptionen notwendig

   sein, Scriplets und Active Scripting zu deaktivieren! Und natürlich

   muss eine aktive Verbindung zum Internet vorhanden sein. Die Internet-

   Funktionen können auch zusätzlich zum jeweils gewählten Funk-Interface

   verwendet werden.



   Die MONI 1 INTERNET -Funktion sucht in auswählbaren Internet-Quellen

   Tage zurück. Normal ist "i 1", entsprechend aprs.link.

   Es gibt auch die Möglichkeit eines langsamen Internet-Scans aller

   MONI 1 – Stationen in deiner MONI 1 –Dropdownliste.



   Die MONI ALL INTERNET -Funktion sucht 1 Stunde zurück nach Stationen

   um den Kartenmittelpunkt herum. Diese Funktion liefert nur Positionen

   und Stationsinfos, aber keine weiteren Details wie Info-Zeilen usw.,

   um den Umfang des Datenaustauschs in Grenzen zu halten.





   Löschen und Bearbeiten von MONI 1 -Daten



   Es mag verschiedene Gründe geben, Teile eines MONI 1 -Datafiles zu

   löschen: Ein MONI1 –Datenfile ist zu groß geworden und bremst das

   System, oder du willst eine Auswahl der Daten nach oder vor einem

   bestimmten Zeitpunkt erstellen. Du kannst Daten löschen, indem du

   auf einer der Zeilen im MONI 1 –Feld rechtsklickst, dann öffnet sich

   die INFO-Zeile am unteren Bildschirmrand. Dort kannst du rückwärts

   und vorwärts navigieren und einen bestimmten Zeitpunkt auswählen.

   Dann kannst du einen der Knöpfe in der “DELETE“-Reihe benutzen,

   um Daten vor (linker Knopf) oder nach (rechter Knopf) dem gewählten

   Zeitpunkt zu löschen.



   Du kannst die MONI 1 –Daten auch mit jedem einfachen Texteditor

   bearbeiten. Du findest die MONI 1 –Daten im Ordner

   C:\APRMAP\U33\LOG (oder entsprechend).





   Karten und Daten



   APR MAP  beinhaltet ein sehr funktionsreiches Kartografie-Module für

   Karten, die auf dem UTM-System (z.B. auch SWEREF99TM) basieren.



   Alle Karten, die dem Programmpaket eventuell als Demonstrationsmaterial

   beiliegen, sind mein Eigentum. Sie dürfen nicht kopiert werden oder in

   irgend einem anderen Zusammenhang genutzt werden.



   Hinweis: Wenn du eine Testversion via Internet heruntergeladen hast,

   sind nur ein paar Demonstrationskarten enthalten.

   Beispiele für alle Maßstäbe, die  APR MAP  unterstützt, findest du an

   der Koordinatenposition U33 6600 0400. Weitere Karten (200m/p) kannst

   du dir frei herunterladen!

   In den Maßstäben 50m/p, 10m/p und 1m/p kann die Testversion nur 10

   Dateien im jeweiligen Ordner verwalten.

   Diese Restriktion entfällt nach der Registrierung. Du kannst die

   registrierte Version (30 €) bekommen, die eine riesige Menge

   aufwendigerer Karten in allen möglichen Maßstäben einschließt.

   Die Vollversion kann viele tausend Dateien in jedem Maßstab verwalten.

   Um zu registrieren, schreib eine kuze Mitteilung mit Namen, Adresse und

   Rufzeichen unter dem Betreff APRMAP REGISTRIERUNG an df8hl@arcor.de.

   Ich antworte so bald wie möglich.



   Mehrere Kartentypen...

   APR MAP  bietet die Möglichkeit, in jedem Maßstab verschiedene Typen

   von Karten zu verwenden. Beispiel: Deine "normalen" topografischen

   Karten mit 1000m/p sind in ...\U33\M1000, GSM-Deckungskarten könnten

   in ...\U33\M1000GSM sein, Strassenkarten in ...\U33\M1000STR usw.

   Wichtig: Das Format für die Namen dieser Ordner muss immer dem Muster

   MxxxxZZZ entsprechen.



   Zusätzlich zu den Karten können Bilder oder Videos benutzt werden (zum

   Beispiel Landschaftsansichten). Diese Bilder oder Videos beziehen sich

   auf Koordinaten.

   Beispiele sind in C:\APRMAP\U33\UTMPICS.



   Außerdem können Interessenpunkte (POI) genutzt werden, Positionen mit

   Namen oder kurzem Kommentar in einer Datei. Diese Dateien liegen in

   C:\APRMAP\U33\POI. Einige Beispiele findest du dort schon.

   Ein POI kann auch eine Verknüpfung zu einer Datei oder einer Webseite

   enthalten, du markierst einen Teil der POI-Zeile als Link durch

   Einrahmung mit {}

   z.B. ...

   Ulvö-Fahrplan {C:\KART\ULVOETUR.PDF}

   oder ...

   Lantmäteriet, Gävle {http://www.lantmateriet.se}

   Links in POIs erreicht man durch Rclick auf den Punkt, welches den

   POI-Editor öffnet.





   Koordinatensysteme / Gitter



   APR MAP  unterstützt die folgenden Koordinatensysteme...



   . SWEREF 99 TM = UTM Zone 33 mit festem Zentralmeridian 15° E (WGS 84)

   . Geografische Breite und Länge in Grad (WGS 84) inklusive Anzeige der

     Daten im Maidenhead WWL-System

   . Gauss-Krüger - frei wählbarer Zentralmeridian (Potsdam Datum)

   . UTM - frei wählbarer Zentralmeridian (WGS 84)

   . RT90 oder Rikets Nät oder Swedish Grid (Bessels Ellipsoid)



   Karten beliebiger UTM-Zonen können benutzt werden. Willst du Karten aus

   UTM-Zone 8 verwenden, erstelle den Ordner C:\APRMAP\U08 mit den nötigen

   Unterordnern M0002, M0010, M0050, M0200, M1000, M5000, LOG, POI, TRK.

   Lege deine Karten in die entsprechenden Ordner, und setze MAPS PATH auf

   "C:\APRMAP\U08".



   Es können bis zu 3 unabhängige Koordinatengitter gleichzeitig auf der

   Karte dargestellt werden, indem die betreffenden Koordinatensysteme

   für die Zentralkoordinaten, die Cursorkoordinaten oder die MONI 1

   -Koordinaten gewählt werden, eine ausgezeichnete Möglichkeit zur

   Koordinatentransformation!

   Um die Koodinatengitter auf der Karte zu zeigen, muss der "#"-Knopf

   aktiviert sein.





   GPS



   In Verbindung mit einem GPS-Empfänger ermöglicht  APR MAP  sehr präzise

   Navigation. Der eigene Standort wird auf der Karte normalerweise alle

   8 Sekunden aktualisiert. Am GPS-Empfänger muss als Interface-Typ NMEA

   0183 gesetzt werden. Der GPS-Empfänger wird mit einer freien COM- oder

   USB-Schnittstelle verbunden. Die Nummer dieser Schnittstelle muss im

   Startschirm von  APR MAP  unter dem Punkt NMEA PORT eingetragen werden.

   Es ist zu beachten, dass die NMEA BAUD –Rate ursprünglich 4800 Bd war,

   inzwischen gibt es aber einige neuere USB-GPS-Geräte, die ihre Daten

   mit 38400 oder anderen Baudraten überführen.

   Bald nach dem Einschalten des GPS-Empfängers wird das Programm die

   GGA-, GLL- oder RME-Zeile der NMEA 0183 -daten nutzen, um den eigenen

   Standort zu aktualisieren, wann immer der GPS-Empfänger gültige Daten

   liefert. Beim Empfang gültiger GPS-Daten erscheint das Symbol für den

   eigenen Standort in hellblau statt in gelb. Die Track-Daten (der eigene

   Weg) wird in TRK-Files gespeichert. Diese Tracks können später wieder

   auf der Karte angezeigt werden, so lange das betreffende File nicht

   gelöscht wurde. Einige Beispiele sind in C:\APRMAP\U33\TRK.



   GPS-Daten "kaskadiert" über eine Datei: Anstelle einer NMEA PORT

   -Nummer, kannst du auch einen Dateinamen (volle Pfadangabe) einer

   Datei angeben, die von einem "ersten" GPS-Programm erzeugt und mit

   laufenden NMEA0183-GPS-Daten versehen wird.





   Ein Tipp für langsame Systeme



   Wenn du sicher bist, dass deine Karten, Bilder und Videos nicht

   schreibgeschützt sind, kannst du das Programm etwas beschleunigen,

   indem du eine Zeile in C:\APRMAP\APRMAP.INI editierst / ergänzt:

   NOAT=1

   Dadurch wird das Programm davon abgehalten, alle Karten zu scannen

   und den Schreibschutz zu entfernen.





   Beispiel-Screenshots



   Wenn du einen Eindruck von den unendlich vielfältigen Funktionen des

   Programms bekommen möchtest, findest du eine Screenshot-Auswahl bei...



   http://www.aprmap.eu/aprmscrn.htm





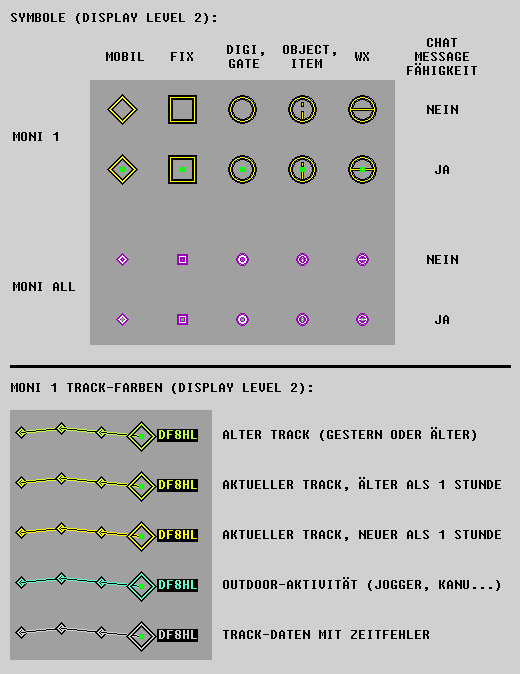

   Symbole und Trackfarben (Darstellungsstufe 2)









   Viel Freude mit dem Programm!





   DF8HL                                                     ^ INHALT

   BERND LUDWIG  VAENSER WEG 3  D-21224 ROSENGARTEN

   DF8HL@arcor.de  http://www.df8hl.eu  http://www.aprmap.eu









   KARTEN FÜR  APR MAP  HERSTELLEN:

   ================================



   Nach dem ersten Lauf des Programms befinden sich Karten und Bilder im

   Standardpfad C:\APRMAP\U33\M0002, M0010, M0050, M0200, M1000, M5000,

   UTMPICS. Später, wenn du etwas Erfahrung gesammelt hast, kannst du

   diese Ordner GEMEINSAM!! an jeden anderen Platz verschieben, vergiss

   nur nicht, dass dieser neue oder alternative MAPS PATH im Startschirm

   von  APR MAP  eingetragen werden muss, damit das Programm darauf

   zugreifen kann.

   Die Datenordner C:\APRMAP\Uxx\LOG, POI, TRK hingegen müssen immer an

   ihrer Originalposition verbleiben!



   Kartenstrukturen:



   Maßstabsname    Größe (pixel)  Meter/pixel     Fläche in der Natur

   =Ordnername



   M5000           1000 x 1000     5000            5000 x 5000 km

   M1000           1000 x 1000     1000            1000 x 1000 km

   M0200           1000 x 1000      200             200 x  200 km

   M0050           1000 x 1000       50              50 x   50 km

   M0010           1000 x 1000       10              10 x   10 km

   M0002           1000 x 1000        2               2 x    2 km





   Die Kartennamen entsprechen immer ihrer Südwestecke in Kilometern.

   Wenn du eine 50 m/pixel-Karte machen willst, die die Stadt Mora bei den

   SWEREF99 TM (=U33) -Koordinaten 6763.550  475.150 zeigt (Werte in km),

   so wählst du einen Ausschnitt einer braucbaren Karte mit folgenden

   Werten...



   einer Südgrenze von   6763.550 \ 50 = 6750.000

   einer Nordgrenze von  (6763.550 + 50) \ 50 - 0.001 = 6799.999

   einer Westgrenze von  475.150 \ 50 = 450.000

   einer Ostgrenze von   (475.150 + 50) \ 50 - 0.001 = 499.999



   Anmerkung:  \ bedeutet Teilung auf ganze Kilometer.



   Bring dieses Bitmap-File auf eine Größe von 1000 x 1000 Pixel.



   Beachte: Geringe Farbtiefe verkürzt die Ladezeiten im Programm.



   Speichere das File als 67500450.BMP (Koordinaten der unteren linken

   Ecke in km) in deinen Kartenordner ...\U33\M0050.



   Negative Koordinaten werden als Buchstaben dargestellt:

   -234 wird @234, -1234 wird A234, -2234 wird B234 usw.



   Alle deine Kartenordner M0002, M0010, M0050, M0200, M1000, M5000 und

   UTMPICS müssen sich im gleichen übergeordneten Pfad befinden, der als

   MAPS PATH in  APR MAPs  Startbildschirm angegeben wird.





   DF8HL                                                     ^ INHALT

   BERND LUDWIG  VAENSER WEG 3  D-21224 ROSENGARTEN

   DF8HL@arcor.de  http://www.df8hl.eu  http://www.aprmap.eu









   BILDER FÜR  APR MAP  HERSTELLEN:

   ================================



   Um koordinatenbezogene Bilder oder Videos in  APR MAP  zu benutzen,

   nimm ein Bild oder Video, bestimme die UTM–Koordinaten entsprechend

   der geografischen Lage der Abbildung und benenne das Bild entsprechend

   den Koordinaten plus der entsprechenden Dateierweiterung. Dabei sind

   die ersten vier Ziffern die Angabe für den Nord-Wert in Kilometern,

   die nächsten vier Ziffern entsprechen dem Ost-Wert. Speichere diese

   Datei im Ordner für Bilder, normalerweise C:\APRMAP\U33\UTMPICS.

   Von nun an wird dieses Bild oder Video in  APR MAP  angezeigt werden

   können, wenn der "PIC"-Knopf aktiviert ist.

   Beispiel: Wenn du ein Bild vom Bahnhof von Mora hast, speicherst du

   es als 67630475.BMP in deinem Ordner ...\U33\UTMPICS.

   Zulässsige Filetypen für Bilder sind BMP und viele andere gängige

   Typen, für Videos muss der Dateityp AVI sein.





   DF8HL                                                     ^ INHALT

   BERND LUDWIG  VAENSER WEG 3  D-21224 ROSENGARTEN

   DF8HL@arcor.de  http://www.df8hl.eu  http://www.aprmap.eu









   APRS-AUSSENDUNGN MIT  APR MAP:

   ==============================



   Wenn du APRS-Signale senden willst, gibt es ein paar Erfordernisse...



   Hardware...

      Verbindungskabel, irgend eine VOX- oder PTT-Funktion.

      Optional: GPS-Empfänger (Interface gesetzt auf "NMEA out") an einer

         seriellen Schnittstelle.



   Startbildschirm (muss mindestens einmal durchgeführt werden)...

      Eingabe des eigenen Rufzeichens bei USER CALL.

      TX SETUP öffnen und TX INTERVAL und andere Parameter setzen.

      Wenn du die DIGIPEATER-Funktion hier aktivierst, wird deine Station

         als einfacher Digipeater (Repeater) arbeiten, und ein kurzer

         Bakentext (mit Position)wird alle 20 Minuten ausgesendet werden,

         unabhängig von den Einstellungen der normalen TX-Funktion.

         Die Digi-Bake ist separat einzustellen, wenn AGWPE und AGWUIDIGI

         verwendet wird.

      Optional: NMEA PORT -Einstellung entsprechend der Schnittstelle, an

         der der GPS-Empfänger betrieben wird.



   Hauptbildschirm...

      Das Programm muss dein QTH kennen, zentriere die Karte auf dein QTH,

         Rclick den USER QTH -Knopf, und klicke OK

         - oder (optional) lass den GPS-Empfänger die Arbeit machen.

      Aktiviere den "TX"-Knopf.



   Um die Sendefunktion zu stoppen während das Programm läuft, deaktiviere

   den "TX"-Knopf. Dies hat keine Auswirkung auf die DIGI-Funktion!



   OBJ-Funktion...

   Wenn du eine bestimmte Position als Information für andere markieren

   möchtest, kannst du ein OBJEKT senden. Es besteht aus einem Namen, den

   Koordinaten, einem kurzen Text und einem Symbol. Hinweis: Die OBJ-

   Funktion lässt sich nur aktivieren, wenn auch schon die Sendefunktion

   aktiviert ist.



   CHAT-Funktion...

   Wenn du kurze Mitteilungen mit anderen Stationen austauschen möchtest,

   aktiviere den "CHAT"-Knopf. Wenn kein RADIO INTERFACE gewählt ist,

   können solche Nachrichten über das Internet ausgetauscht werden, aber

   diese Art Verkehr ist höchst unzuverlässig.



   DIGIPEATER / IGATE -Funktionen...

   Wie oben beschrieben, kannst du im TX SETUP eine einfache DIGI-Funktion

   aktivieren. Wenn aktiviert, wird deine Station als simpler Digipeater

   (Repeater) arbeiten, und ein kurzer Bakentext (mit Position) wird alle

   20 Minuten ausgesendet (auch wenn die normale TX-Funktion deaktiviert

   ist!).

   Für den Gebrauch mit AGWPE ist ein etwas aufwendigeres Digi-Programm

   integriert: AGWUIDIGI, ebenfalls von SV2AGW. Führe bitte unbedingt die

   nötigen Einstellungen im Menü von AGWUIDIGI durch!

   Beim Gebrauch des SCS DSP TNCs kann vom Startbildschirm aus auch die

   Crossmode-Digi-Funktion aktiviert werden.



   IGATE (nur für registrierte Funkamateure):

   Wenn die IGATE-Funktion aktiviert ist und eine Internetverbindung

   besteht, bietet  APR MAP  eine einfache IGate-Funktion (RF>INET).

   Im Startbildschirm kannst du deinen gewünschten APRS-IS-Server und

   dessen Port eingeben. Eine Passcode muss nicht eingegeben werden, da

   das Programm diesen automatisch generiert.



   Aussenden von Daten aus einem File (z.B. Telemetrie, WX-Daten)...

   Du kannst eine Textzeile aus einer Datei (Daten im ANSI-Text-Format)

   senden, indem du den Pfad der Datei als Link in eine der sechs

   TX INFO-Zeilen schreibst, umrahmt von {}

   z.B. {C:\PROGS\WXGhost\Data\CurrentWX.dat}

   Die längste Zeile der Datei wird dann als TX INFO-Zeile gesendet.



   Wiederaussenden der Position einer Station...

   Du kannst die Position einer anderen Station manuell wiederaussenden,

   die du zuvor empfangen hast (entweder über Funk oder aus dem Internet),

   und zwar jederzeit im Nachhinein.

   Dies kann zum Auffüllen von fehlenden Informationen bei mobilen

   Netzen sinnvoll sein.

   Zum Wiedersussenden nimmt man die Stationsposition in die INFOZEILE

   am unteren Rand des Bildschirms und Lclickt darauf. Es erscheint die

   Frage, ob diese Daten jetzt gesendet werden sollen. Die Daten werden

   dann über Funk gesendet, markiert als 3rd-Party-Packet einschließlich

   deiner ursprünglichen Empfangszeit als Timestamp.





   Viel Glück!





   DF8HL                                                     ^ INHALT

   BERND LUDWIG  VAENSER WEG 3  D-21224 ROSENGARTEN

   DF8HL@arcor.de  http://www.df8hl.eu  http://www.aprmap.eu









   NOTFALL-MELDUNGEN IN  APR MAP:

   ==============================



   Mit APRS können Notfall-Meldungen gesendet werden. Es verbietet sich

   natürlich, Notfall-Meldungen aus Spaß oder für Testzwecke zu senden,

   auch sollte dies in ernsten Situationen nur geschehen, wenn es andere

   Wege der Kommunikation nicht gibt, z.B. Mobiltelefon oder FM-Repeater.

   Die Aussendung einer APRS Notfall-Meldung könnte dann aber die einzige

   Chance sein, um Hilfe zu erhalten - vielleicht von weit entfernten

   Leuten, die das Signal über Kurzwelle erreicht, und die dann Kontakt

   zu offiziellen Stellen oder Institutionen in der Region des Senders

   aufnehmen können. Um Notfall-Meldungen zu senden, muss auf der Seite

   TX SETUP das APRS-Symbol 101 (Emergency) gewählt werden, die Info-

   Zeilen sollten mit angemessenem Text versehen werden, und TX muss im

   Hauptschirm aktiviert werden. Beim Empfänger erscheint die Meldung wie

   abgebildet, außerdem wird sie in der Datei _ALARM_.TXT im LOG-Ordner

   gespeichert (C:\APRMAP\LOG\_ALRAM_.TXT.



   alarm



   Hoffentlich wirst du nie eine solche Meldung auf deinem Schirm sehen,

   wenn doch, musst du genau überlegen, was du tun kannst um zu helfen.





   DF8HL                                                     ^ INHALT

   BERND LUDWIG  VAENSER WEG 3  D-21224 ROSENGARTEN

   DF8HL@arcor.de  http://www.df8hl.eu  http://www.aprmap.eu









   WX-DECODER UND VISUALISIERUNG:

   ==============================



   APR MAP zeigt empfangene WX-Daten einer einzelnen Station zusätzlich

   zur INFO-Zeile. Wenn MONI ALL DISPLAY LEVEL auf 'WX' gesetzt ist,

   wird die Wettersituation an allen empfangenen WX-Stationen auf der

   Karte symbolisiert.



   WXVIS



   Interpretation (den roten Buchstaben folgend):

   A : Luftdruck (hoch = Knopf, normal = flach, niedrig = Vertiefung)

   B : Temperatur (-40 = weiß, -30 = blau, 0 = blau-grün, 10 = grün,

       20 = gelb, 25 = orange, 30 = rot, 40 = schwarz)

   C : Luftfeuchtigkeit (0% = reine Temperaturfarbe, 100% = grau)

   D : Windrichtung und -geschwindigkeit (dickere Linie bedeutet höhere

       Geschwindigkeit), grau: Böen, schwarz: Durchschnittswert

   E : Regen während 24 Stunden

   F : Regen während 1 Stunde

   G : Regen während 1 Stunde, bezogen auf 24 Stunden





   DF8HL                                                     ^ INHALT

   BERND LUDWIG  VAENSER WEG 3  D-21224 ROSENGARTEN

   DF8HL@arcor.de  http://www.df8hl.eu  http://www.aprmap.eu









   TRANSFORMATION VON RN ZU U33:

   =============================

   Kootrans



   Wenn du Rasterkarten hast, die auf dem alten schwedischen "Rikets Nät"

   (RN-RT90) basieren, wirst du sie in das moderne UTM-System umwandeln

   wollen (SWEREF99TM=UTMz33) - wenn du es nicht schon getan hast.

   Vielleicht kannst du die Transformationen der Karten und Daten nicht

   selbst vornehmen? Kein Problem! In deinem ...\APRMAP-Ordner findest

   du ein Programm, "RN2U33.EXE", das diese Arbeiten für dich erledigt.



   Du kannst mir auch eine mail senden, wenn du Unterstützung brauchst.





   DF8HL                                                     ^ INHALT

   BERND LUDWIG  VAENSER WEG 3  D-21224 ROSENGARTEN

   DF8HL@arcor.de  http://www.df8hl.eu  http://www.aprmap.eu









   APR MAP  UND LUFTBILD-LINKS:

   ============================



   Weltweit:  F4   APR MAP -> GOOGLE EARTH  image006



   Du kannst  GOOGLE EARTH  (wenn installiert) starten / restarten, indem

   du die F4-Taste drückst oder durch Linksklick auf den Button "GE".

   Die Zentralpositionen von  APR MAP  und  GOOGLE EARTH  werden exakt

   gleich sein, während die Darstellungen aufgrund der unterschiedlichen

   Kartenprojektionen mehr oder weniger gegeneinander verdreht sind.

   Damit diese Funktion einwandfrei arbeitet, muss der ".KML"-Dateityp

   in den WINDOWS-Einstellungen mit GOOGLE EARTH verknüpft sein

   ("Öffnen mit"-Funktion).





   Weltweit:  F5   APR MAP <- GOOGLE EARTH  image006



   Es ist auch möglich, umgekehrt die Position eines  GOOGLE EARTH

   -Fensters in  APR MAP  zu übernehmen, und zwar durch Drücken der

   F5-Taste oder durch Rechtsklick auf den Button "GE".

   Achtung: Diese Funktion arbeitet nicht mehr mit GOOGLE EARTH (PRO)

   -Versionen neuer als 7.1!





   Schweden:  F6   APR MAP -> LANTMÄTERIET



   Wenn der Kartenmittelpunkt auf schwedischem Territorium liegt, kannst

   du die Kartenansicht der schwedischen Vermessungsbehörde  LANTMÄTERIET

   öffnen, und zwar durch Drücken der F6-Taste.

   Eine Luftaufnahmenansicht entsprechend  APR MAPs  Kartenmittelpunkt

   wird dargestellt.

   Auf diesem Link kannst du auch auf weitere andere Karten zugreifen.





   Norwegen:  F7   APR MAP -> KARTVERKET



   Wenn der Kartenmittelpunkt auf norwegischem Territorium liegt, kannst

   du die Kartenansicht der norwegischen Vermessungsbehörde  KARTVERKET

   öffnen, und zwar durch Drücken der F7-Taste.

   Eine Luftaufnahmenansicht entsprechend  APR MAPs  Kartenmittelpunkt

   wird dargestellt.

   Auf diesem Link kannst du auch auf weitere andere Karten zugreifen.





   Finnland:  F8   APR MAP -> MML / LMV



   Wenn der Kartenmittelpunkt auf finnischem Territorium liegt, kannst

   du die Kartenansicht der finnischen Vermessungsbehörde  MML / LMV

   öffnen, und zwar durch Drücken der F8-Taste.

   Eine Luftaufnahmenansicht entsprechend  APR MAPs  Kartenmittelpunkt

   wird dargestellt. Die leichte Verdrehung der Darstellungen beruht auf

   den unteschiedlichen Kartenprojektionen.

   Auf diesem Link kannst du auch auf weitere andere Karten zugreifen.





   Weltweit:  F9   APR AMP -> GOOGLE MAPS



   Du kannst GOOGLE MAPS öffnen, indem du die F9-Taste drückst.

   Die Zentralpositionen von  APR MAP  und  GOOGLE MAPS  werden exakt

   gleich sein, während die Darstellungen aufgrund der unterschiedlichen

   Kartenprojektionen mehr oder weniger gegeneinander verdreht sind.





   Weltweit:  F10   APR MAP <- GOOGLE MAPS



   Es ist auch möglich, umgekehrt die Position eines  GOOGLE MAPS

   -Fensters in  APR MAP  zu übernehmen, und zwar durch Drücken der

   F10-Taste.





   DF8HL                                                     ^ INHALT

   BERND LUDWIG  VAENSER WEG 3  D-21224 ROSENGARTEN

   DF8HL@arcor.de  http://www.df8hl.eu  http://www.aprmap.eu









   APRMAP-A  GPS-KARTEN-APP FÜR ANDROID:

   =====================================









   Allgemeines:

   APRMAP-A  ist ein Addendum zu  APRMAP  für den Outdoor-Gebrauch.

   Registrierte User können diese App für ANDROID-Systeme als karten-

   gestützte Orientierungshilfe und Tracklog-Werkzeug innerhalb der

   UTM-Zone 33 verwenden.

   Die aufgezeichneten Tracks können später in  APRMAPs  Tracklogs

   integriert werden.

   Diese App arbeitet vollständig autark ohne jede Verbindung zu einem

   Mobiltelefonnetz, bei Bedarf könn aber über das Netz und über APRS-IS

   Positionsdaten ausgetauscht werden.



   Rechtliche Anmerkung:

   Diese Application darf nur von registrierten  APRMAP -Usern genutzt

   werden. Jegliche Weitergabe, Veröffentlichung oder dergl. ist strikt

   untersagt.



   Download und Installation:

   Schritt 1 (für Erstinstallation):

   Lade die Datei aprmap-a.zip von der Reg.Users' Download -Seite

   herunter.



   Wichtige Info: Wenn du genug internen Erweiterungsspeicher in deinem

   Gerät hast, kannst du diesen anstelle einer SD-Karte verwenden.



   Extrahiere diese Datei auf die SD-Karte, die du im Android-Gerät

   verwenden willst. Das Paket enthält neben APRMAP-A.APK einen fast

   leeren Ordner U33 mit einer Datei .nomedia, die wichtig dafür ist,

   das Android-Gerät daran zu hindern, zukünftig alle Karten in U33 zu

   scannen.

   Kopiere einige oder alle U33-Karten von deiner PC-Harddisk in die

   entsprechenden Ordner auf der SD-Karte.

   Schritt 1 (für Update):

   Wenn bereits eine ältere Version von  APRMAP-A  auf deinem Gerät

   installiert ist, kopiere das neue APRMAP-A.APK auf deine SD-Karte.

   Dann musst du die alte Version deinstallieren über

   EINSTELLUNGEN - APPS - APRMAP-A - DEINSTALLIEREN.

   Schritt 2 (für Erstinstallation und Update):

   Für die Dauer der Installation musst du deinem Android-System die

   Installation aus unbekannten Quellen (Apps aus anderen Quellen als

   Google) erlauben.

   Rufe dann von der SD-Karte in deinem Android-Gerät das Programm

   APRMAP-A.APK auf, um die Installation durchzuführen.

   Danach wirst du das  APRMAP-A -Icon auf dem Hauptschirm sehen, von

   wo aus du die App in Zukunft startest. Natürlich kannst du dir auch

   eine Verknüpfung auf deinen Homescreen legen.

   Sehr wichtige Einstellungen:

   1. Bevor du  APRMAP-A  nach der Installation zum ersten Mal startest,

   musst du der App die Berechtigungen für GPS/Standort und Lesen/

   Schreiben auf Erweiterungsspeicher manuell zuteilen. Dies machst

   du über

   EINSTELLUNGEN - APPS - APRMAP-A - BERECHTIGUNGEN und aktivierst

   den Zugriff auf SPEICHER und STANDORT.

   Auf neueren Android-Versionen ist es manchmal etwas schwierig, aber

   in schwierigen Fällen hilft Deaktivieren und Reaktivieren aller

   Rechte für APRMAP-A!

   2. Um zu vermeiden, dass die App (genauer gesagt die GPS-Funktion)

   im STANDBYMODUS versagt, muss der Energiesparmodus ausgeschaltet

   sein. Dies geht über

   EINSTELLUNGEN - GERÄTEWARTUNG - AKKU - ENERGITSPARMODUS - AUS

   (kann abhängig vom Hersteller und der Android-Version variieren).



   Gebrauch:



   Wenn du ANDROID 11 oder neuer verwendest, wirst du beim ersten

   Start von APRMAP-A nach dem Pfadnamen deiner SD-Karte gefragt

   werden. Das kann soetwas sein wie /storage/3C87-E4A9

   Du findest diesen Pfadnamen mit Programmen wie TotalCommander.

   The Pfad deiner SD-Karte ist gespeichert in der Datei

   <INTERNAL EXTENED MEMORY>/APRMAP-A/APRMAP-A.SDP

   (gut zu wissen für späteres Editieren).

   Der Gebrauch ist sehr einfach, so dass du schnell alle Funktionen

   kennen wirst. Auf vielen Feldern kannst du spezielle Funktionen

   aktivieren - also probieren und spielen!

   Die dunkelroten Felder müssen lange berührt werden, dies dient zur

   Vermeidung unerwünschter Reaktionen.



   Um eine brauchbare Trackliniendarstellung des aktuellen Tracks auf

   der Karte zu erhalten, sollte nach dem Start bei aktivem Bildschirm

   auf sicheren GPS-Empfang und darüber hinaus auf die Darstellung

   wenigstens eines Punktes der gelben Track-Linie auf der Karte

   gewartet werden. Erst dann sollte der Bildschirm ggf. deaktiviert

   werden.



   Wenn andere Apps während des Betriebs von  APRMAP-A  genutzt werden

   sollen, sollte der HOME-Knopf verwendet werden, um  APRMAP-A

   vorübergehend zu verlassen, nicht der BACK-Knopf!



   Wenn du die Karte auf deine eigene Position (re)zentrieren willst,

   aber alle Funktionsfelder (auch der CENTER-Button) ausgeblendet sind,

   kann die Karte durch Tippen auf die  APRMAP-A -Titelzeile ganz oben

   zentriert werden.



   In einigen Fällen hat es sich als notwendig erwiesen, andere Stand-

   ortdienste zu blockieren, um  APRMAP-As  Positionierungsfunktionen

   nicht zu stören.



   Die Tracks werden in Dateien gespeichert, deren Namen dem Datum

   entsprechen, also z.B. 20160227.VEC, 20160228.VEC ..., im Prinzip

   ebenso wie die TRK-Files von  APRMAP .



   LINE-Funktionen:

   Langes Berühren des LINE-Buttons öffnet ein Menü, das eine Auswahl

   verschiedener Möglichkeiten der Track-Darstellung bietet.

   Doppelklicken des LINE-Buttons schaltet verschiedene Anzeigemodi

   der Mobiltelefonnetz-Daten durch, die während des Tracks registriert

   wurden.

   Grau: Kein Netz verfügbar   Ocker: 2G   Grün: 3G   Blau: 4G

   Die Durchmesser der Punkte symbolisieren die Feldstärken.



   Integration der Tracks von  APRMAP-A  in die Tracks von  APRMAP:

   Kopiere deine VEC-Dateien vom Android-Geräte-Pfad

   <INTERNAL EXTENDED MEMORY>/APRMAP-A/U33/VEC

   in den PC-Ordner

   C:\APRMAP\U33\VEC.

   Sollte dieser Ordner nicht existieren, lasse die neueste Version von

   APRMAP  einmal laufen oder erstelle ihn per Hand.

   Bei jedem Start von  APRMAP  sucht es nach existierenden VEC-Dateien

   in C:\APRMAP\U33\VEC und integriert deren Daten automatisch in die

   TRK-Files in C:\APRMAP\U33\TRK. Am Ende dieses Vorgangs werden die

   VEC-Files automatisch gelöscht.



   Gebrauch von Jahres-Files (selbsterstellt) wie YEAR2021.VEC:

   Du kannst solche großen Dateien verwenden, wenn sie sich im Ordner

   <INTERNAL EXTENED MEMORY>/APRMAP-A/U33/VEC  befinden.

   Sie werden dann als einer der Auswahlmöglichkeiten erscheinen, wenn

   du den LINE-Button lange drückst.



   Verwendung anderer Vektordateien (selbsterstellt) wie TESTLINE.VEC:

   Du kannst solche Vektordateien verwenden, wenn sie sich im Ordner

   <INTERNAL EXTENED MEMORY>/APRMAP-A/U33/VEC  befinden.

   Sie werden dann als eine der Auswahlmöglichkeiten erscheinen, wenn

   du den LINE-Button lange drückst.

   Das interne Format für alle Vektordaten sieht so aus...



   þ 6261.154  481.144 START DES ERSTEN ZU ZEICHNENDEN LINIENZUGS

   þ 6261.355  481.211 AB STELLE 21 RAUM FÜR TEXT

   þ 6261.604  481.208 ENDE DES ERSTEN ZU ZEICHNENDEN LINIENZUGS



   þ 6271.778  496.293 START DES ZWEITEN LINIENZUGS (LEERE ZEILE ZUVOR)

   þ 6272.086  496.170

   þ 6272.266  496.137

   þ 6272.626  496.143

   þ 6272.845  496.111 ENDE DES ZWEITEN LINIENZUGS



   þ 6275.767  495.507 START DES DRITTEN LINIENZUGS (EINZELNE LINIE)

   þ 6276.047  495.473 ENDE DES DRITTEN LINIENZUGS (EINZELNE LINIE)





   INET-Funktionen:

   Wenn du eine Internetverbindung für den Datentransfer nutzen willst,

   kannst du deine Positionsdaten zum APRS-IS senden und auch Positions-

   daten einer gewählten MONI-Station empfangen - sowohl maximal 24h

   zurück als auch Live-Daten. Von dieser MONI-Station werden maximal 99

   Positionen erfasst und im Speicher erhalten (auch nach Beenden des

   Programms). Erst beim Ändern des MONI-Rufzeichens gehen diese Daten

   verloren.

   Wichtig: Halte deine Gerätezeit so genau wie möglich, um Lücken im

   MONI-Track zu vermeiden!

   Langes Berühren des INET-Feldes öffnet das INET-Konfigurationsfenster.

   Doppelklicken des INET-Feldes öffnet MONI-Track Anzeigeoptionen.



   POI-Funktionen:

   Editierbare POI (Points Of Interest) -Files haben ihren Speicherort in

   <INTRENAL EXTENDED MEMORY>/APRMAP-A/U33/POI.

   Langes Berühren des POI-Feldes zeigt diese POI-Files und du kannst

   eines zum Laden auswählen.

   An- und Abwählen der POI-Funktion entscheidet darüber, ob die POIs

   des geladenen POI-Files auf der Karte angezeigt werden.

   Wird die Karte auf einer POI-Position zentriert, kommt der zu diesem

   POI gehörende Text in einer Textzeile zur Anzeige.

   Doppelklicken des POI-Buttons ermöglicht es dir, einen POI im aktuellen

   Kartenzentrum zu löschen oder hinzuzufügen.



   UTMPICS:

   Wenn du auf deinem Gerät einen Ordner /U33/UTMPICS mit Bilder hast,

   kannst du diese über die POI-Funktion sichtbar machen, indem du

   UTMPIS.POI auswählst. Ist POI aktiviert, werden die Positionen der

   Bilder auf der Karte angezeigt. Wird die Karte auf einer POI-Position

   zentriert, kommt der zu diesem POI gehörende Text in einer Textzeile

   zur Anzeige ( = Name der Bilddatei). Klickst du auf die Textzeile,

   wird das Bild dargestellt.



   GM -Funktion:

   Langes Berühren des GM-Feldes ermöglicht das Öffnen der GoogleMaps

   -Luftbild- / Satellitenansicht am Kartenmittelpunkt von  APRMAP-A.



   Karte abdunkeln:

   Langes Berühren des CENTER/MONI -Buttons schaltet zwischen dunkler und

   normaler Karte hin- und her.





   Ich wünsche dir schöne Stunden im Freien mit  APRMAP-A  in der Hand !





   DF8HL                                                     ^ INHALT

   BERND LUDWIG  VAENSER WEG 3  D-21224 ROSENGARTEN

   DF8HL@arcor.de  http://www.df8hl.eu  http://www.aprmap.eu











   BEISPIEL-SCREENSHOTS !



   Um einen Eindruck der vielfältigen Funktionen von APRMAP und APRMAP-A

   zu gewinnen, empfehle ich dringend...



   http://www.aprmap.eu/aprmscrn.htm





















   INNEHÅLL:

   =========



   > RÄTTSLIGA ANMÄRKNINGAR

   > TIPS FÖR INSTALLATIONEN AV  APR MAP

   > TIPS FÖR ANVÄNDNINGEN AV  APR MAP

   > FRAMSTÄLLA KARTOR FÖR  APR MAP

   > FRAMSTÄLLA BILDER OCH VIDEOS FÖR  APR MAP

   > APRS-SÄNDNINGAR MED  APR MAP

   > NÖDFALL-MEDDELANDEN I  APR MAP

   > WX-DECODER OCH VISUALISERING

   > TRANSFORMATION FRÅN RN TILL U33

   > APR MAP  OCH FLYGFOTO-LÄNKAR

   > APRMAP-A  GPS-KART-APP FÖR ANDROID





   DENNA FIL KAN ÄVEN ÖPPNAS FRÅN  APR MAP  MED F1







   RÄTTSLIGA ANMÄRKNINGAR:

   =======================



   APR MAP  (APRMAP) är ett program endast för amatörradioändamål. Du

   får det från mig för rent hobbybruk. Ingen handel eller kommersiell

   användning är tillåten. Jag kan inte garantera att programmet ska

   arbeta korrekt under dina speciella omständigheter - jag har testat

   det noggrant, men allt du gör sker på egen risk.



   Om du bedriver  APR MAP  med ljudkort-funktioner, använder programmet

   implementerade delar av "AGW Packet Engine" (AGWPE) - en stor gåva till

   amatörradiovärlden från SV2AGW, George Rossopulos. För fullständiga

   informationer och alla funktioner se http://www.sv2agw.com .

   Även AGW Packet Engine får endast nyttjas i amatörradiosammanhang

   och författaren tar inget ansvar på sig angående negativa effekter,

   som skulle uppstå i samband med bruket av programmet.



   Alla kartor, som eventuellt medföljer detta programpaket som demo-

   material, är mitt egendom. De får inte kopieras eller användas i andra

   sammanhang.



   Om du kör  APR MAP  med en  SCS TNC  eller  SCS PTC , kan du njuta av

   fördelarna av den nya modulationstekniken "Robust Packet Radio" - RPR,

   som visar sig att vara utmärkt för KV-APRS. "Robust Packet" blev

   förresten utvecklad av samma SCS-team, som är uppfinnarna av "PACTOR".

   "Robust Packet" är av överlägsen kvalité jämfört med det traditionella

   AFSK-PR! Närmare informationer finns på http://www.scs-ptc.com .





   DF8HL                                                     ^ INNEHÅLL

   BERND LUDWIG  VAENSER WEG 3  D-21224 ROSENGARTEN

   DF8HL@arcor.de  http://www.df8hl.eu  http://www.aprmap.eu









   TIPS FÖR INSTALLATIONEN AV  APR MAP:

   ====================================



   OBS: Om du re-installerar  APR MAP  eller kör en update, kan det

   förekomma att du får en varning att den fil du vill kopiera är äldre

   än den du redan har på datorn. Det kan bero på olika datum-format och

   är då inget att bryr sig om.



   För att undvika felfunktioner, kan det vara nödvändigt att DEAKTIVERA

   ANVÄDARKONTOKONTROLLEN eller att ställa in programmets egenskaper på

   "KÖR SOM ADMINISTRATÖR"!





   1. Kolla att du har alla nödvändiga filer för installationen



      README-DATEIEN  Filer för README.HTM

      APRMAP.CAB      Installations-cab-fil

      README.HTM      Denna fil

      SETUP.EXE       Setup-fil

      SETUP.LST       Setup-list-fil





   2. Kör SETUP.EXE



      APRMAP.EXE och några andra filer blir (normalt) installerat till

      C:\APRMAP. En startikon blir installerat i startmenyn.





   3. Att köra programmet första gången



      När du startar  APR MAP  första gången, blir kartor och några andra

      koordinat-relaterade data automatiskt extraherat till undermappen

      "U33" (data enligt det nya svenska systemet "SWEREF99 TM", som är

      identiskt med UTM zon 33).

      Sedan - och efter att du har läst den här filen - borde du göra de

      viktigaste inställningar på startskärmen (inget problem om något

      slår fel, du kan förändra dessa inställningar varje gång du startar

      programmet). Gör alla inställningar enligt din egen situation. Jag

      rekommenderar att köra PC-klockan på UTC, som betyder att du först

      tar bort den automatiska sommartidjusteringen, och sedan väljer

      "UTC" eller den rejäla "(GMT) Casablanca, Monrovia, Reykjavik", och

      inte "(GMT) London".



      Tips: TEMP PATH måste inte vara din normal TEMP-mapp. För att öka

      hastigheten, kan du installera en s.k. RAMDRIVE och sätta  APR MAPs

      TEMP PATH på motsvarande disk-bokstav.



      Vid teckensnitt-problem - ett sådant har du med säkerhet när tecknen

      på knappar osv. ser annorlunda ut än på exempel-skärmbilden vid

      början av denna fil - kolla teckensnitt-mappen. Om det finns...

         DF8_F3.FON

         DF8_F6.FON

         DF8_F8.FON

         DF8_T6.FON

         WEBDINGS.TTF

         WINGDING.TTF

         WINGDNG2.TTF

      skulle allt fungera, åtminstone efter en nystart av datorn.





   DF8HL                                                     ^ INNEHÅLL

   BERND LUDWIG  VAENSER WEG 3  D-21224 ROSENGARTEN

   DF8HL@arcor.de  http://www.df8hl.eu  http://www.aprmap.eu









   TIPS FÖR ANVÄNDNINGEN AV  APR MAP:

   ==================================



   Viktiga APRS-frekvenser i Europa:





   HF PR FSK 300 Bd (KHz):



    SCS-TNC (fc automatiskt ställd in på 2000 Hz genom APRMAP)

    fc=2000 Hz               ~7047.30 USB  ~10147.30 USB  ~14103.30 LSB



    TNC (KAM...)

    fc=1700 Hz               ~7047.60 USB  ~10147.60 USB  ~14103.00 LSB



    TNC (PTC, AGWPE-sound)

    fc=2200 Hz               ~7047.10 USB  ~10147.10 USB  ~14103.50 LSB



    PK-232 (LOW TONES)

    fc=1360 Hz               ~7047.94 USB  ~10147.94 USB  ~14102.66 LSB





   HF Robust Packet Radio RPR R300 (SCS-TNC eller PTC med DSP module II:



                3610.00 USB   7047.30 USB   10147.30 USB   14103.30 USB



                                            endast DB0UAL: 14102.00 USB





   HF-DUAL (SCS-TNC   RPR 300 Bd + FSK 300 Bd   med APRMAP fc=2000 Hz):



                              7047.30 USB   10147.30 USB



       HF-DUAL borde endast användas under så dåliga konditioner, då

       det är svårt att överhuvudtaget nå någon mottagningsstation.

       I sådana fall kan HF-DUAL höja chansen att komma fram någonstans.

       Användning av HF-DUAL kan medföra intensiv KV-trafik (genom Cross-

       mode-Digis osv), därför borde du använda det med stor aktsamhet

       (mycket korta PATH-inställningar och tolerabla TX-intervaller).



       När det primära mode (på toppen av TX SETUP -sidan) är R300 och

       HF-DUAL är aktiverat, mottar du på RPR 300 och sänder på RPR 300

       plus FSK 300, varvid FSK-paketet sänds alltid först.



       När det primära mode (på toppen av TX SETUP -sidan) är 300 och

       HF-DUAL är aktiverat, mottar du på FSK 300 och sänder på FSK 300

       plus RPR 300, varvid FSK-paketet sänds alltid först.

       P.g.a. TNCs interna tidsstyrning missar man dock mottagningen av

       digipeatrade signaler, så att det praktiska värdet av denna andra

       kombination är mycket begräsat.



       CHAT-trafik sänds alltid enbart via det primära mode.





   VHF PR 1200 Bd AFSK FM:



       144.800 MHz







   Vid bruk av SCS-TNC, även kallad SCS DSP TNC eller SCS TRACKER...



   Starta TNCn innan du startar  APR MAP . TNCn konfigureras efter

   programstarten. SCS TNCn borde arbeta som enkel terminal, inte som

   "APRS Tracker". När du avslutar  APR MAP , rekonfigureras SCS TNCn på

   de inställningar, som den hade inför programstarten.

   Som framgår av frekvenslistan ovan, ställer  APR MAP  centerfrekvensen

   för FSK 300 Bd på 2000 Hz, så att det är möjligt att skifta mellan

   RPR och FSK eller även HF-DUAL utan att förändra VFO-frekvensen!

   Det enkla terminal-fönstret (TERM-knapp eller F2) tillåter direkt

   kommunikation med TNCn medan programmet körs, ifall ytterligare

   inställningar behövs.

   Ett litet hjälpsamt verktyg: Med RAW-fönstret öppet och ett av

   HF-modes (R300 eller 300) aktivt, kan du tillfälligt aktivera det

   "andra" mode, så länge du håller ner den högra musknappen över

   RAW-fönstret. När du släpper den högra musknappen går TNCn genast

   tillbaka till det normala mode.





   Vid bruk av annan TNC / TNC2 e.l. ...



   Starta TNCn innan du startar  APR MAP . TNCn konfigureras efter

   programstarten.

   Det enkla terminal-fönstret (TERM-knapp eller F2) tillåter direkt

   kommunikation med TNCn medan programmet körs, ifall ytterligare

   inställningar behövs.





   Vid bruk av SCS PTC-IIpro mit DSP-PR-modul-II e.l. ...



   Starta PTCn innan du startar  APR MAP . PTCn konfigureras efter

   programstarten. SCS PTCn används som enkel terminal utan användning

   av dess speciella APRS-funktioner. När du vill använda en GPS-RX, så

   måste du ansluta den direkt till en fri com-port av datorn!

   När du avslutar  APR MAP  sänds automatiskt en "RESET"-befäl till

   SCS PTCn.

   Det enkla terminal-fönstret (TERM-knapp eller F2) tillåter direkt

   kommunikation med TNCn medan programmet körs, ifall ytterligare

   inställningar behövs.





   Vid bruk av PK-232 eller liknande modem...



   PK måste vara på gång vid programstarten.

   PK skulle vara i TERMINAL-MODE (COMMAND-MODE), inte i HOST-MODE!

   Inställ TBAUD 1200 (eller annat värde, motsvarande värdet på  APR MAPs

   startskärm.

   Välj inte ECHO ON.

   Det enkla terminal-fönstret (TERM-knapp eller F2) tillåter direkt

   kommunikation med TNCn medan programmet körs, ifall ytterligare

   inställningar behövs.





   Vid bruk av en TNC via AGWPE...



   Ändra "Properties"-installningar till AGWPE-ports från "SoundCard"

   till din typ av TNC, och anpassa ytterligare inställningar av

   parametrar efter behov. Du kan även ladda ner konfigurationsfiler

   för AGWPE-TNC-användning från APRMAP-DOWNLOAD-sidan.

   När du vill köra AGWPE med TNC kan det vara viktigt att iaktta

   följande ordningsföljd:

   1. Starta TNCn

   2. Starta AGWPE - TNCn ställs till KISS-mode

   3. Starta APRMAP - som kopplar upp till AGWPE





   Vid bruk av ljudkort är det bäst att använda AGWPE...



   Om AGWPE arbetar utan problem med ditt ljudkort, är det en mycket bra

   lösning. Du behöver inte starta AGWPE före APRMAP, eftersom APRMAP

   startar AGWPE automatiskt.



   Du kan även köra AGWPE på en "remote" dator i ditt LAN, i så fall

   startar du först AGWPE på denna host-dator och sedan  APR MAP  på din

   client-dator med AGWPE LAN som interface option. Där måste du också

   ange namnet eller TCP/IP-adressen av host-datorn på startskärmen,

   host-port är normalt 8000.



   För första försök (endast mottagning) räcker det med en skärmd kabel

   från mottagarens ljudutgång till datorns LINE IN eller MIC -ingång.



   När du vill sända behövs lite mer. Den mest eleganta PTT-lösningen är

   snabb VOX-styrning.



   PTT-styrningen kan även ske med hjälp av en kopplingstransistor.

   Konfigurationsfilerna för AGWPE som medföljer programmet är inriktade

   för att använda COM2, men du kan även realisera andra lösningar...





   IFACE





   För att konfigurera AGWPE med andra parametrar, kör AGWPE, klick på

   ikonen och välj Properties/RadioPortSelection/Select Port. Där kan du

   välja den önskade COM-porten (RTS och DTR).

   På äldre operativsystem som WIN 98 och WIN ME kan även LPT-portar

   användas för PTT-styrningen, port 1 PTT (300 Bd på HF) ligger på LPTs

   pin 2, port 2 PTT (1200 Bd på VHF) ligger på LPTs pin 8.





   Internet-funktioner för monitorering av stationer...



   För att kunna använda denna funktioner kan det vara nödvändigt

   att deaktivera Scriplets och Active Scripting i Windows'

   internet-inställningar!

   Dessutom behöver du naturligtvis en aktiv internet-förbindelse.

   Internet-funktionerna kan även fungera som supplement till det valda

   radiointerfacet.



   MONI 1 INTERNET -funktionen söker 3 dygn bakåt i den utvalda internet-

   källan. Normalt är det "i 1", motsvarande aprs.link.

   Du kan även genomföra en långsam internet-scan av alla MONI 1

   -stationer samlade I din MONI 1 dropdown-lista.



   MONI ALL INTERNET -funktionen söker 1 timme bakåt kring kartbladets

   medelpunkt. Funktionen levererar dock enbart positioner och stations-

   typer, för att hålla dataöverföringen inom rimliga gränser.





   Radera och bearbeta MONI 1 -data



   Det kan finnas olika anledningar för att radera delar av en MONI 1

   -datafil: En MONI 1 –fil kan ha blivit för stor och bromsar systemet,

   eller du vill ha en urval av data före eller efter en viss tidpunkt.

   Du kan radera data genom att högerklicka på en av raderna i MONI 1

   -avsnittet, så att INFO –raden blir synlig nere på skärmen. Där kan

   du navigera bak och fram för att välja en bestämd tidpunkt. Sedan

   trycker du på en av knapparna i “DELETE“ –raden, för att radera

   data före (vänstra knappen) eller efter (högra knappen) den valda

   tidpunkten.



   Du kan även bearbeta MONI 1 –data med ett enkelt textprogram. Du

   hittar MONI 1 –filerna i mappen C:\APRMAP\U33\LOG (eller motsv.).





   Kartor och data



   APR MAP  innehåller ett mycket avancerad kartografisk modul för det

   moderna UTM-systemet (SWEREF99TM).



   Alla kartor, som eventuellt medföljer detta programpaket som demo-

   material, är mitt egendom. De får inte kopieras eller användas i andra

   sammanhang.



   Anmärkning: Om du har fått testversionen via internet-download, har du

   bara fått några få kartor som demonstrationsmaterial.

   Vid U33-koordinatpositionen 6600 0400 kan du se exempel på kartor i

   alla skalor, som kan användas med  APR MAP.

   Du kan ladda ned fler kartor (200 m/p) gratis!

   I skalorna 50m/p, 10m/p och 1m/p kan testversionen bara nyttja 10

   filer per skala. Denna restriktion faller bort när du registrerar.

   Då får du den registrerade versionen (30 €), med en stor mängd av

   avancerade kartor i alla skalor.

   Fullversionen kan hantera flera tusen filer i varje skala.

   För registreringen skriv ett kort medelande med namn, adress och

   anropssignal med nyckelordet APRMAP REGISTRERING till df8hl@arcor.de.

   Jag svarar så snart som möjligt.



   Flera karttyper per skala...

   APR MAP  erbjuder möjligheten att arbeta med flera olika karttyper i

   varenda skala.

   Exempel: Dina "normala" 1000m/p topografiska kartor finns lagrade i

   ...\U33\M1000, GSM täckningskartor kunde du spara i en mapp som heter

   ...\U33\M1000GSM, några vägkartor i ...\U33\M1000STR, osv. Viktigt är

   bara att dessa mappar följer namnformatet MxxxxZZZ.



   Förutom kartorna kan du använda bilder och videos (t.ex. bilder som

   landskapet), som är knutna till koordinater. Efter den första program-

   starten finns några exempel i mappen C:\APRMAP\U33\UTMPICS.



   Dessutom finns möjligheten att lagra och visa punkter av särskilt

   intresse (POI=Points Of Interest), som är positioner samt namn eller

   korta kommentarer. Denna filer finns i C:\APRMAP\U33\POI.

   Några exempelfiler finns redan.

   En POI kan även innehålla en länk till en fil eller webbadress, du

   markerar en del av POI-raden som länk genom att rama in den med {}

   t.ex. ...

   Ulvö-Turlista {C:\KART\ULVOETUR.PDF}

   eller ...

   Lantmäteriet, Gävle {http://www.lantmateriet.se}

   Länkar i POIs nås genom Rclick på punkten, som öppnar POI-editorn.





   Koordinatsystem / Rutnät



   APR MAP  stödjer följande koordinatsystem...



   . SWEREF 99 TM = UTM med fix centralmeridian 15° E (WGS 84)

   . Geografiska bredden och längden i grader (WGS 84) samt display av

     Maidenhead WWL-värden

   . Gauss-Krüger - valfri centralmeridian (Potsdam datum)

   . UTM - valfri centralmeridian (WGS 84)

   . RT90 eller Rikets Nät eller Swedish Grid (Bessels ellipsoid)



   Du kan även använda kartor från alla möjliga andra UTM-zoner, har du

   t.ex. kartor från UTM zon 8, skapa en mapp C:\APRMAP\U08 med alla

   nödvändiga undermappar M0002, M0010, M0050, M0200, M1000, M5000, LOG,

   POI, TRK. Spara dina kartor i dessa mappar, och ange MAPS PATH som

   "C:\APRMAP\U08".



   Upp till 3 olika rutnät kan visas samtidigt på kartan, genom att välja

   olika koordinatsystem för centrets, pekarens och MONI 1 -koordinater.

   På så ätt kan du mycket bekvämt genomföra koordinattransformationer!

   För att rutnät visas på kartan, måste du aktivera "#"-knappen.





   GPS



   Om du använder en GPS-mottagare i samband med  APR MAP , så får du ett

   mycket precis navigationsprogram. Den egna positionen blir aktualiserad

   i en intervall av 8 sekunder. I GPS-mottagarens SETUP måste du välja

   NMEA 0183 som interface-typ. Anslut GPS-mottagaren till en fri COM-

   eller USB-port och ange detta port-nummer på startskärmen av  APR MAP

   som NMEA PORT.

   Lägg märke till att den ursprungliga NMEA-överföringshastigheten var

   4800 Bd, emellertid finns det numera ett antal nyare USB-GPS-mottagare,

   som levererar 38400 Bd eller eventuellt andra hastigheter.

   Snart efter GPS-mottagaren är på gång, börjar programmet att utvärdera

   GGA-, GLL-, eller RME-raden ur NMEA 0183 -data för att hålla din

   position aktuell, så länge GPS-mottagaren levererar giltiga data. När

   GPS-mottagningen är i funktion, skiftar QTH-symbolens färg från gult

   till ljusblått. Din färdväg blir sparad i s.k. TRK-filer.

   Så kan du visa en färd senare på kartan, så länge filen inte tas bort.

   Några exempel-TRK-filer finns i C:\APRMAP\U33\TRK.



   GPS data "kaskaded" via fil: I stället för ett NMEA PORT nummer kan

   du även välja ett filnamn (full sökväg) av en fil, som är skapad och

   matad av ett "först" GPS-program med mottagna NMEA0183-data.





   Ett tipps angående långsama system



   Om du är säker, att alla dina kartor, bilder och videos är utan

   skrivskydd, kan du göra programmet lite snabbare. Se till att du har

   den här raden i C:\APRMAP\APRMAP.INI:

   NOAT=1

   Därefter ska programmet inte skanna alla kartfiler i syfte att ta

   bort skrivskyddet.





   Exempel-Screenshots



   För att få ett intryck av programmets mångfaldiga funktioner kan du

   titta på screenshots vid...



   http://www.aprmap.eu/aprmscrn.htm





   Symboler och trackfärger (display level 2)









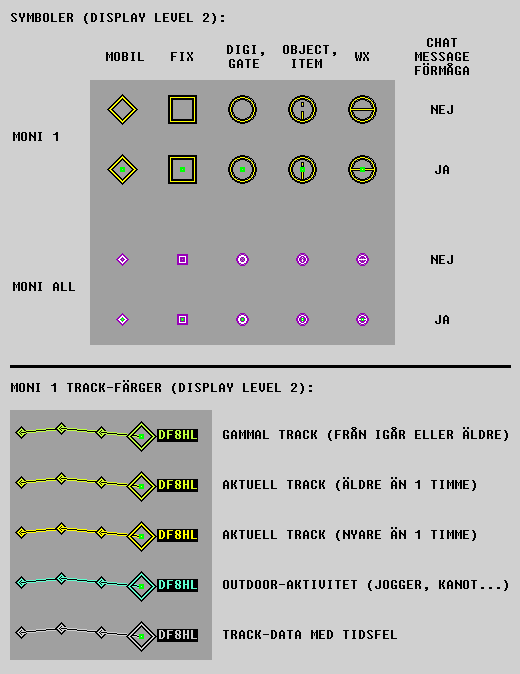

   Jag önskar dig mycket nöje med programmet!





   DF8HL                                                     ^ INNEHÅLL

   BERND LUDWIG  VAENSER WEG 3  D-21224 ROSENGARTEN

   DF8HL@arcor.de  http://www.df8hl.eu  http://www.aprmap.eu









   FRAMSTÄLLA KARTOR FÖR  APR MAP:

   ===============================



   Efter ha kört programmet en gång, finns kartor och bilder i mapparna

   C:\APRMAP\U33\M0002, M0010, M0050, M0200, M1000, M5000, och UTMPICS.

   Senare, när du känner till programmet lite bättre, kan du vid behov

   förflytta dessa mappar TILLSAMMANS!! till ett annat ställe, glöm dock

   inte att ange den nya sökvägen som MAPS PATH på startskärmen, så att

   programmet kan hitta filerna.

   Data-mapparna C:\APRMAP\Uxx\LOG, POI, TRK måste dock alltid stanna

   kvar i deras ursprungliga sökvägar!



   Kartornas strukturer:



   Skalnamn        Yta (pixel)     Meter/pixel     Yta i naturen

   =mappnamn



   M5000           1000 x 1000     5000            5000 x 5000 km

   M1000           1000 x 1000     1000            1000 x 1000 km

   M0200           1000 x 1000      200             200 x  200 km

   M0050           1000 x 1000       50              50 x   50 km

   M0010           1000 x 1000       10              10 x   10 km

   M0002           1000 x 1000        2               2 x    2 km





   Kartornas namn är alltid beroende på deras sydvästliga hörn i km.

   Om du vill göra en 50 m/pixel-karta som visar Mora samhället vid

   SWEREF99 TM (=U33)-koordinaterna 6763.550  475.150 (värden i km),

   väljer du en del av en lämplig karta med...



   en sydgräns av   6763.550 \ 50 = 6750.000

   en nordgräns av  (6763.550 + 50) \ 50 - 0.001 = 6799.999

   en västgräns av  475.150 \ 50 = 450.000

   en östgräns av   (475.150 + 50) \ 50 - 0.001 = 499.999



   Anmärkning:  \ betyder division till hela kilometrar.



   Skalera denna bitmap-fil på en storlek av 1000 x 1000 pixlar.



   Tips: Mindre färgantal ger kortare laddningstider i programmet.



   Spara filen som 67500450.BMP (koordinatvärden av SV-hörnet i km) i din

   kartmapp ...\U33\M0050.



   Negativa koordinater återges som bokstäver: -234 blir @234, -1234 blir

   A234, -2234 blir B234 osv.



   Alla dina kartmappar M0002, M0010, M0050, M0200, M1000, M5000  och

   UTMPICS måste finnas i en gemensam sökväg, som även anges som MAPS

   PATH på  APR MAPs  startskärm.





   DF8HL                                                     ^ INNEHÅLL

   BERND LUDWIG  VAENSER WEG 3  D-21224 ROSENGARTEN

   DF8HL@arcor.de  http://www.df8hl.eu  http://www.aprmap.eu









   FRAMSTÄLLA BILDER OCH VIDEOS FÖR  APR MAP:

   ==========================================



   Om du vill använda egna bilder eller videos (t.ex. lantskapsbilder)

   i  APR MAP , ta en bild eller video och gör benämningen enligt

   bildens koordinater plus filtyp. De första fyra siffror ska ange

   nordvärdet i hela km, de nästa fyra siffror ska ange östvärdet i hela

   km. Spara den nya bilden eller AVI-filen till mappen

   C:\APRMAP\U33\UTMPICS.

   Du kan nå bilderna eller videos från kartan i  APR MAP , när "PIC"-

   kontrollknappen är aktiverad.

   Exempel: Har du en bild av Mora jvstn, sparar du den som 67630475.BMP

   i mappen ...\U33\UTMPICS.

   Giltiga filtyper för bilder är BMP och många andra kända filtyper,

   för videos måste filtypen vara AVI.





   DF8HL                                                     ^ INNEHÅLL

   BERND LUDWIG  VAENSER WEG 3  D-21224 ROSENGARTEN

   DF8HL@arcor.de  http://www.df8hl.eu  http://www.aprmap.eu









   APRS-SÄNDNINGAR MED  APR MAP:

   =============================



   När du vill sända APRS-signaler, så finns ett par förutsättningar...



   Hardware...

      Interfacekablar, någon form av VOX- eller PTT-funktion.

      Optional: GPS-mottagare (inställd på "NMEA out") med anslutning till

         en com-port.



   Startskärmen (måste genomföras minst en gång)...

      Inställning av din anropssignal i USER CALL.

      Öppna TX SETUP, där TX INTERVAL och andra parametrar ställs in.

      I TX SETUP kan du också aktivera DIGIPEATER-funktionen, så att din

         station arbetar som enkel digipeater (repeater), och en kort

         beacon text (med position) utsänds i 20 minuters intervall, även

         om den normala TX-funktionen är deaktiverad. Inställningar av

         digin och digi-fyren görs dock separat, när du använder AGWPE

         och AGWUIDIGI.

      Optional: NMEA PORT -inställning motsvarande com-port-numret för

         GPS-mottagaren.



   Huvudskärmen...

      Programmet måste känna till ditt QTH, centrera kartan på ditt QTH,

         Rclick USER QTH -knappen, sedan bekräfta med OK

         - eller (optional) låt GPS-mottagaren göra jobbet.

      Aktivera "TX"-kontrollknappen.



   För att stoppa sändningen medan programmet är på gång, deaktivera "TX"-

   kontrollknappen. Obs: DIGI-funktionen ska förbli aktiv!



   OBJ-funktionen...

   Om du vill markera en viss position som information för alla, så kan du

   sända ett OBJEKT. Det består av namn, koordinater, en kort text samt en

   symbol. Obs: OBJ kan endast aktiveras, när TX-funktionen är aktiv.



   CHAT-funktionen...

   Om du vill utbyta korta meddelanden med andra stationer, aktivera

   "CHAT"-kontrollknappen. Om inget RADIO INTERFACE är vald, kan du

   sända och motta sådana meddelanden via internet, en sådan datatrafik

   är dock absolut inte pålitlig!



   DIGIPEATER / IGATE -funktioner...

   Som nämnd längre upp, kan en enkel DIGI-funktion aktiveras i TX SETUP.

   Din station ska då arbeta som enkel digipeater (repeater), och en kort

   beacon text (med position) sänds i en intervall av 20 minuter (även

   om den normala TX-funktionen är inaktiv!).

   För användningen med AGWPE är ett mer avancerat digi-program

   integrerat, nämligen AGWUIDIGI, även detta utvecklades av SV2AGW.

   Se till att göra alla nödvändiga inställningar i AGWUIDIGIs menu!

   Ifall du anväder SCS DSP TNCn kan du även välja crossmode digi

   funktionen från startskärmen.



   IGATE (enbart för registrerade sändaramatörer):

   När IGATE-funktionen är aktiv och det finns en internet-förbindelse,

   bjuder  APR MAP  en enkel IGate-funktion (RF>INET). I startskämen kan

   du ställa in den önskade APRS-IS-servern samt tillhörande port. En

   passcode behövs inte, eftersom programmet genererar den själv.



   Sändningar av data från en fil (t.ex. telemetri, WX data)...

   Vill du sända en textrad från en fil (data i ANSI-text format), så

   skriver du filens sökväg som länk i en av de 6 TX INFO -raderna i

   TX SETUP, inramad av {}

   t.ex. {C:\PROGS\WXGhost\Data\CurrentWX.dat}

   Den längsta raden i filen ska då bli sänd som TX INFO rad.



   Återutsända positionsdata av en station...

   Du kan återutsända positionsdata av en annan station – även långt

   efter att du har mottagit den (via radio eller internet).

   Detta kan vara nyttigt för att fylla informationsluckor inom mobila

   nätverk.

   För att återutsända stationens position visar du den i INFORADEN

   längst nere på skärmen och Lclickar på den. Programmet frågar då om

   du vill återutsända denna position nu. Ett paket sänds då via radio

   märkt som 3rd-party-paket innehållande din originala mottagningstid

   som timestamp.





   Lycka till!





   DF8HL                                                     ^ INNEHÅLL

   BERND LUDWIG  VAENSER WEG 3  D-21224 ROSENGARTEN

   DF8HL@arcor.de  http://www.df8hl.eu  http://www.aprmap.eu









   NÖDFALL-MEDDELANDEN I  APR MAP:

   ================================



   Med APRS kan man utsända nödfall-meddelanden. Det är självklart att

   man använder denna möjlighet bara i en allvarlig situation, när det

   finns inga andra vägar att kommunicera, t.ex. mobiltelefon eller FM-

   repeatrar. Att skicka ett APRS-nödfall-meddelande kunde dock vara den

   sista chansen att nå hjälp - kanske från folk långt borta, som får det

   via kortvåg, och som sedan kan kontakta myndigheter eller institutioner

   i trakten där sändaren befinner sig. För att kunna sända ut nödfall-

   meddelanden, måste du gå på TX SETUP, välja APRS-symbol nummer 101

   (Emergency), skriva lämplig text i info-raderna, samt aktivera TX på

   huvudskärmen. Hos mottagaren ser meddelandet ut som nedan, dessutom

   sparas det i filen _ALARM_.TXT, som återfinns i mappen för loggfiler

   (C:\APRMAP\U33\LOG\_ALARM_.TXT).



   alarm



   Hoppas du skall aldrig se ett sådant meddelande på skärmen, men om

   det händer, måste du bedöma väl, vad du kan göra för att hjälpa.





   DF8HL                                                     ^ INNEHÅLL

   BERND LUDWIG  VAENSER WEG 3  D-21224 ROSENGARTEN

   DF8HL@arcor.de  http://www.df8hl.eu  http://www.aprmap.eu









   WX-DECODER OCH VISUALISERING:

   =============================



   APR MAP visar väderdata som ett symbolfält i samband med INFO-raden,

   när den beträffande stationen är en WX-station. När inställningen för

   MONI ALL DISPLAY LEVEL är satt på 'WX', visas alla mottagna rapporter

   från väderstationer som symboler på kartan.



   WXVIS



   Interpretation enligt de röda bokstäverna:

   A : Lufttryck (hög = knapp, normal = flat, låg = sänka)

   B : Temperatur (-40 = vit, -30 = blå, 0 = blå-grön, 10 = grön,

       20 = gul, 25 = orange, 30 = röd, 40 = svart)

   C : Luftfuktighet (0% = ren temperaturfärg, 100% = grå)

   D : Vindriktning och -hastighet (tjockare linje betyder högre

       hastighet), grå: byar, svart: medelvind

   E : Regn under 24 timmar

   F : Regn under 1 timme

   G : Regn under 1 timme, i relation till 24 timmar





   DF8HL                                                     ^ INNEHÅLL

   BERND LUDWIG  VAENSER WEG 3  D-21224 ROSENGARTEN

   DF8HL@arcor.de  http://www.df8hl.eu  http://www.aprmap.eu









   TRANSFORMATION FRÅN RN TILL U33:

   ================================

   Kootrans



   Eventuellt har du rasterkartor från det gamla svenska systemet

   (RN-RT90), som du vill överföra till det nya (SWEREF99TM=UTMz33)

   - om du inte har gjort det ännu.

   Kanske har du svårigheter att transformera kartor och data själv?

   Inget problem! I ...\APRMAP-mappen finns ett program, "RN2U33.EXE",

   som hjälper dig utföra dessa arbeten.



   Du kan även skicka ett mail, när du behöver hjälp.





   DF8HL                                                     ^ INNEHÅLL

   BERND LUDWIG  VAENSER WEG 3  D-21224 ROSENGARTEN

   DF8HL@arcor.de  http://www.df8hl.eu  http://www.aprmap.eu









   APR MAP  OCH FLYGFOTO-LÄNKAR:

   =============================



   Globalt:   F4   APR MAP -> GOOGLE EARTH  image006



   Du kan starta / starta om  GOOGLE EARTH  (om installerad) genom att

   trycka på F4-tangenten eller genom vänsterklick på knappen "GE".

   Centralpunkten av bilden i  GOOGLE EARTH  är identisk med  APR MAPs

   centralpunkt, medan bilderna visar en viss förvridning, som beror på

   olika kartprojektioner.

   För att denna funktion kan arbeta störningsfritt är det nödvändigt

   att ".KML"-filtypen är förknippat med GOOGLE EARTH i dina WINDOWS

   -inställningar ("Öppna med"-funktionen).





   Globalt:   F5   APR MAP <- GOOGLE EARTH  image006



   Du kan även i omvänt riktning ta över  GOOGLE EARTH  -fönstrets

   position till  APR MAP  genom att trycka på F5-tangenten eller genom

   högerklick på knappen "GE".

   OBS: Denna funktion kan inte utföras med GOOGLE EARTH (PRO) -versioner

   efter 7.1!





   Sverige:   F6   APR MAP -> LANTMÄTERIET



   När kartcentret är över svenskt territorium kan du starta internet-

   kartytjänsten som drivs av den svenska lantmäterimyndigheten

   LANTMÄTERIET . Den öppnas genom att trycka på F6-tangenten.

   En flygfoto-vy motsvarande  APR MAPs  centralpunkt öppnas.

   Där kan du även välja bland flera olika andra karttyper.





   Norge:     F7   APR MAP -> KARTVERKET



   När kartcentret är över norskt territorium kan du starta internet-

   kartvytjänsten som drivs av den norska lantmäterimyndigheten

   KARTVERKET . Den öppnas genom att trycka på F7-tangenten.

   En flygfoto-vy motsvarande  APR MAPs  centralpunkt öppnas.

   Där kan du även välja bland flera olika andra karttyper.





   Finland:   F8   APR MAP -> MML / LMV



   När kartcentret är över finskt territorium kan du starta internet-

   kartvytjänsten som drivs av den finska lantmäterimyndigheten

   MML / LMV . Den öppnas genom att trycka på F8-tangenten.

   En flygfoto-vy motsvarande  APR MAPs  centralpunkt öppnas, det syns

   dock en viss förvridning mellan bilderna, som beror på skillnader

   mellan kartprojektionerna.

   Där kan du även välja bland flera olika andra karttyper.





   Globalt:  F9   APR AMP -> GOOGLE MAPS



   Du kan öppna  GOOGLE MAPS  genom att trycka på F9-tangenten.

   Centralpunkten av bilden i  GOOGLE EARTH  är identisk med  APR MAPs

   centralpunkt, medan bilderna visar en viss förvridning, som beror på

   olika kartprojektioner.





   Globalt:  F10   APR MAP <- GOOGLE MAPS



   Du kan även i omvänt riktning ta över  GOOGLE MAPS  -fönstrets

   position till  APR MAP  genom att trycka på F10-tangenten





   DF8HL                                                     ^ INNEHÅLL

   BERND LUDWIG  VAENSER WEG 3  D-21224 ROSENGARTEN

   DF8HL@arcor.de  http://www.df8hl.eu  http://www.aprmap.eu









   APRMAP-A  GPS-KART-APP FÖR ANDROID:

   ===================================







   Allmänt:

   APRMAP-A är ett addendum till  APRMAP  för outdoor-användning.

   Registrerade användare har tillgång till denna app för ANDROID-system

   som kartbaserad orienteringshjälp och tracklog-verktyg i UTM-zon 33.

   Sparade färd- eller vandringdsvägar kan senare bli integrerad i

   APRMAPs  tracklog.

   Denna applikation arbetar fullständigt oberoende av någon kontakt med

   ett mobilnät, men om du vill så kan du använda APRS-IS via nätet för

   att sända och motta positionsdata.



   Rättsliga anmärkningar:

   Denna applikation får bara användas i samband med en registrering av

   programmet  APRMAP.

   Någon form av överlämning, publicering eller dylikt får inte ske.



   Nedladdning och installation:

   Steg 1 (vid förstagångsinstallation):

   Ladda ned filen aprmap-a.zip från Reg.Users' nedladdningssida.



   Viktig information: Om du har tillräckligt stort internt expanderat

   minne i din enhet, kan du änvända det istäälet för ett SD-kort.



   Extrahera filen till SD-kortet du vill använda i din Android-enhet.

   Förutom APRMAP-A.APK innehåller paketet en nästan tom mapp U33 med en

   fil .nomedia, som är viktigt för att förhindra att Android-systemet

   scannar alla kartfiler i U33 i framtiden.

   Kopiera några eller alla dina U33-kartor från din PC-hårddisk till

   motsvarande mappar på SD-kortet.

   Steg 1 (vid uppdatering):

   Ifall det finns redan en äldre version av  APRMAP-A  installerad på

   enheten, laddar du det nya APRMAP-A.APK på ditt SD-kort.

   Sedan avinstallerar du den gamla versionen av appen via

   INSTÄLLNINGAR - APPAR - APRMAP-A - AVINSTALLERA.

   Steg 2 (vid förstagångsinstallation och uppdatering):

   För att kunna genomföra det nästa steget måste du tillåta Android-

   systemet att installera apps från okända källor (andra källor än

   Google).

   Starta sedan från SD-kortet i din Android-enhet filen APRMAP-A.APK,

   så att installationen genomförs.

   Därefter finns APRMAP-A -ikonen på huvudskärmen, som du använder i

   framtiden för att starta programmet.

   Självfallet kan du även skapa en länk till din hemmaskärm.

   Mycket viktiga inställningar:

   1. Innan du kör  APRMAP-A  för den första gången efter installationen

   måste du ge appen behörigheter att använda GPS/Position samt

   Läsa/Skriva till externt minne. Gör det via

   INSTÄLLNINGAR - APPS - APRMAP-A - BEHÖRIGHETER och aktivera

   åtkomsten för LAGRING och PLATS.

   På nyare Android-versioner kan dock svårigheter förekomma, i dessa

   fall hjälper dock alltid att deaktivera och därefter reaktivera alla

   behörigheter för APRMAP-A!

   2. För att undvika att appen (närmare sagt GPS-funktionen) stannar i

   viloläget, måste energisparläget vara avstängt. Det görs via

   INSTÄLLNINGAR - ENHETSUNDERHÅLL - BATTERI - ENERGISPARLÄGE - AV

   (kan variera beroende på tillverkare och Android-version).



   Användning:



   Ifall du använder ANDROID 11 eller senare, frågar APRMAP-A vid

   första starten efter sökvägen av SD-kortet. Det är mest något som

   /storage/3C87-E4A9

   Du kan hitta sökvägen med hjälp av program som TotalCommander.

   Sökvägen till till SD-kortet finns i filen

   <INTERNAL EXTENED MEMORY>/APRMAP-A/APRMAP-A.SDP

   (bra att veta för att kunna editera senare).



   Användningen är mycket enkel, du ska mycket snart känna till alla

   funktioner. På många av fälten kan du aktivera speciella funktioner

   - det gäller bara att testa och leka!

   Det finns mörkröda fält som reagerar först när man trycker längre,

   det är ett säkerhetsåtgärd som ska undvika oönskade reaktioner.



   För att kunna visa den aktuella färdvägen (track) på kartan på ett

   korrekt sätt är det nödvändigt att vänta efter programmstarten på

   säker GPS-mottagning och även till ritningen av tracklinjen som gul

   linje eller åtminstone gul punkt har börjat. Först därefter borde

   skärmen deaktiveras.



   Om du vill använda andra applikationer medan  APRMAP-A  körs, måste

   du trycka HOME-knappen för att tillfälligt lämna  APRMAP-A , inte

   BACK-knappen!



   Om du vill (re)centrera kartan på din position när alla funktionsfält

   är gömda (även CENTER-knappen), kan kartan centreras när man tippar

     APRMAP-A -titelfältet längst ovan.



   I några fall visade det sig att vara nödvändigt att deaktivera andra

   positioneringstjänster för att säkerställa en korrekt funktion av

   APRMAP-A.



   Vägar (tracks) sparas i filer som benämns efter dagens datum, t.ex.

   20160227.VEC, 20160228.VEC ..., i princip på samma sätt som TRK-filer

   i  APRMAP.



   LINE-funktioner:

   Längre beröring av LINE-fältet öppnar en meny med en urval av olika

   möjligheter att visa track-linjer på kartan.

   En dubbelklick på LINE-knappen väljer olika display-modi av mobilnät

   -data, som registrerades under track-tiden.

   Grå: Inget nät tillgängligt   Ocker: 2G   Grön: 3G   Blå: 4G

   Punkternas diametrar symboliserar fältstyrkevärdena.



   Integrering av  APRMAP-A  VEC-filer i  APRMAP  TRK-filer:

   Kopiera dina VEC-filer från Android-enhetens

   <INTERNAL EXTENDED MEMORY>/APRMAP-A/U33/VEC

   till PC-mappen

   C:\APRMAP\U33\VEC.

   Finns inte denna mapp, framställs den automatiskt när du kör den nyaste

   versionen av  APRMAP  en gång, eller du kan anlägga den per hand.

   Vid varje start av  APRMAP  söker den efter existerande VEC-filer i

   C:\APRMAP\U33\VEC och integrerar deras data automatiskt i TRK-filerna

   i C:\APRMAP\U33\TRK. Slutligen raderas VEC-filerna automatiskt.



   Användning av årsfiler (compilerat själv) som t.ex. YEAR2021.VEC:

   Du kan använda sådana stora filer, när du kopiera de till mappen

   <INTERNAL EXTENDED MEMORY>/APRMAP-A/U33/VEC

   De kommer då att visas som urvalsmöjligheter, när du beröra LINE-knappen

   ett par sekunder.



   Användning av andra vektorfiler (compilerat själv) som t.ex. TESTLINE.VEC:

   Du kan använda sådana vektorfiler, när de befinner sig i mappen

   <INTERNAL EXTENDED MEMORY>/APRMAP-A/U33/VEC

   De kommer då att visas som urvalsmöjligheter, när du beröra LINE-knappen

   ett par sekunder.

   Det interna formatet för alla vektorfiler ser ut så här...



   þ 6261.154  481.144 START AV DEN FÖRSTA POLYLINJEN SOM SKA RITAS

   þ 6261.355  481.211 FR.O.M. TEXTPOSITION 21 FINNS UTRYMME FÖR TEXT

   þ 6261.604  481.208 SLUT AV DE FÖRSTA POLYLINJEN



   þ 6271.778  496.293 START AV DEN ANDRA POLYLINJEN (EFTER TOM RAD)

   þ 6272.086  496.170

   þ 6272.266  496.137

   þ 6272.626  496.143

   þ 6272.845  496.111 SLUT AV DEN ANDRA POLYLINJEN



   þ 6275.767  495.507 START AV DEN TREDJE POLYLINJEN (ENKEL LINJE)

   þ 6276.047  495.473 SLUT A DEN TREDJE POLYLINJEN (ENKEL LINJE)



   INET-funktioner:

   Om du vill använda en internet-förbindelse för dataöverföring, kan du

   sända dina positionsdata till APRS-IS-nätet och motta data från en

   vald MONI-station - såväl data från upp till ett dygn tillbaka samt

   live-data. Upp till 99 MONI-positioner sparas i minnet (även när

   programmet stängs). Först när du väljer en ny MONI-call, raderas de

   gamla data.

   Obs: Se till att tiden på din enhet är så noggrann som möjligt för att

   undvika luckor i MONI-tracking!

   Längre beröring av INET-fältet öppnar INET-konfigurationsfönstret.

   En dubbelklick på INET-fältet öppnar MONI-displayoptioner.



   POI-funktioner:

   POI (Points Of Interest) -filer i redigerbar form sparas i

   <INTERNAL EXTENDED MEMORY>/APRMAP-A/U33/POI.

   Längre beröring av POI-fältet visar dessa POI-filer och du kan välja

   en som ska laddas.

   Aktivering och deaktivering av POI-funktionen visar eller döljer POIs

   på kartan.

   Centreras kartan på en POIs position, visas den tillhörande texten

   i en textrad.

   En dubbelklick på POI-knappen gör det möjligt att radera eller tillfoga

   en POI i det aktuella kartcentret.



   UTMPICS:

   Har du en mapp /U33/UTMPICS på din enhet, som innehåller bilder, kan

   du visa de via POI-funktionen, där du väljer UTMPIS.POI. Har du POI

   aktiverat, visas bildernas positioner på kartan. Centreras kartan på

   en POIs position, visas den tillhörande texten ( = bildfilnamn) i en

   textrad. Klickar du på den, kommer bilden att visas på displayen.



   GM -funktion:

   Längre beröring av GE-fältet gör det möjligt att öppna GoogleMaps'

   flygfoto- / satellitansikt vid kartcentret av  APRMAP-A.



   Göra kartan mörkare:

   Längre beröring av CENTER/MONI-fältet gör kartan mörkare eller normal

   igen.





   Jag önskar dig fina stunder ute i naturen med  APRMAP-A  i handen !





   DF8HL                                                     ^ INNEHÅLL

   BERND LUDWIG  VAENSER WEG 3  D-21224 ROSENGARTEN

   DF8HL@arcor.de  http://www.df8hl.eu  http://www.aprmap.eu











   EXEMPEL-SCREENSHOTS !



   För att få ett intryck av APRMAPs och APRMAP-As mångfaldiga funktioner

   kan jag rekommendera att titta på...



   http://www.aprmap.eu/aprmscrn.htm
